Více revolverové soustruhy TTSXL85-125

Soustružnické centrum Spinner TTSXL představuje špičkový stroj pro současné obrábění na dvou vřetenech dvěma až čtyřmi revolvery. Je ideální pro sériovou výrobu a složité výrobní operace. Díky kompaktnímu designu, vysoké produktivitě a možnostem pokročilé automatizace je toto centrum perfektním řešením pro průmyslové aplikace vyžadující maximální efektivitu a preciznost.

Poptat cenu Stáhnout katalog

Popis produktu

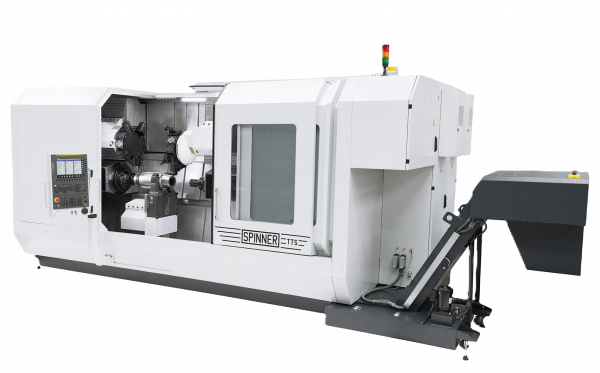

TTS85-XL a TTS125-XL: Vysoce produktivní soustruh pro dlouhé a komplexní obrábění

TTS řada -XL je flexibilní a vysoce výkonný CNC soustruh, který umožňuje obrábění tyčového materiálu o průměru až 125 mm a velkých dílů do průměru 300 mm. Je ideální pro širokou škálu aplikací díky modulární konstrukci a konfiguracím s dvěma, třemi nebo čtyřmi revolvery.

Klíčové vlastnosti:

Variabilní konfigurace revolverů:

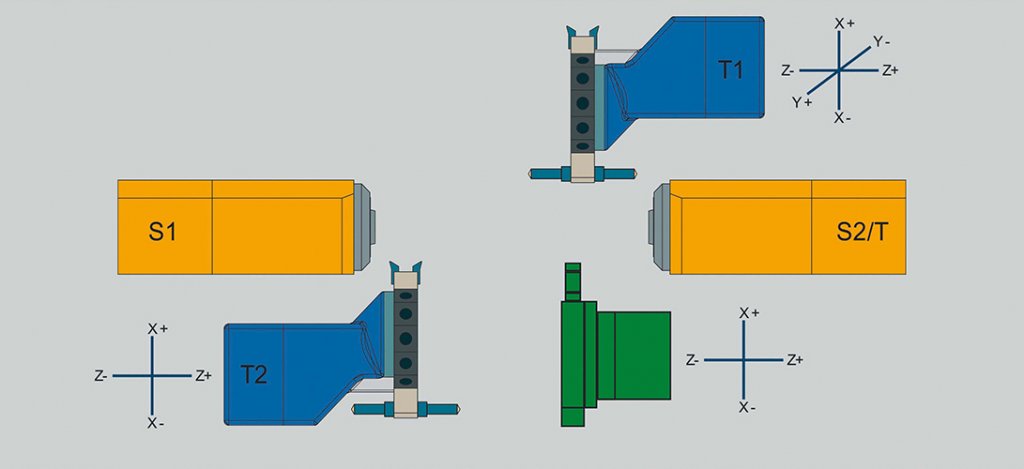

- DUPLEX: Dva revolvery (jeden nahoře vpravo, druhý dole vlevo).

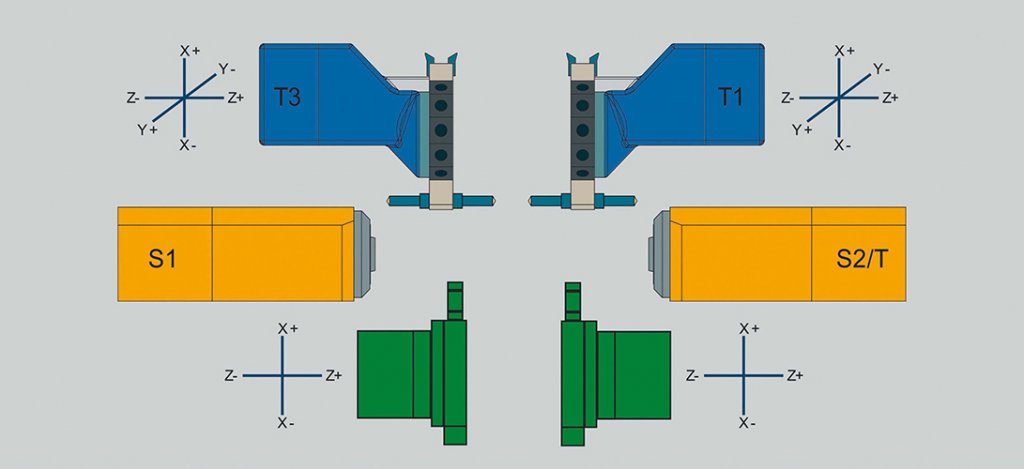

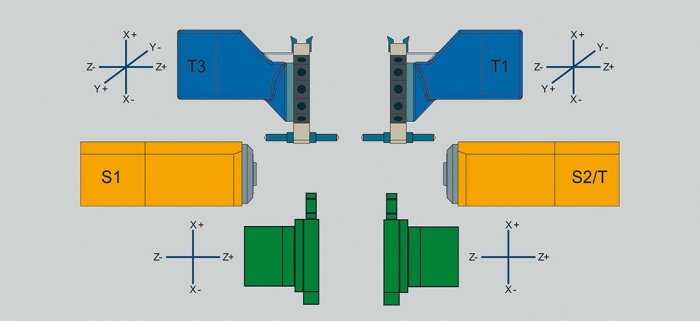

- TWIN: Oba revolvery nahoře, ideální pro aplikace s více lunetami.

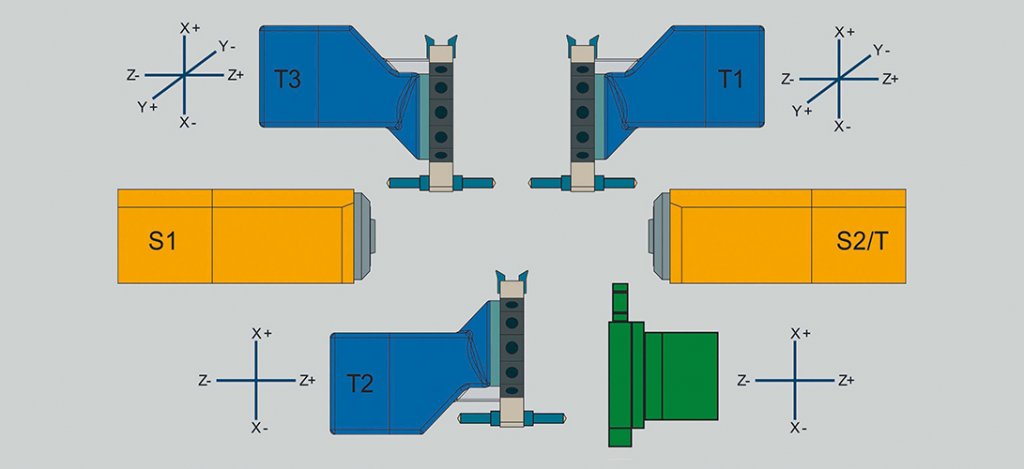

- TRIPLEX: Tři revolvery pro složité operace.

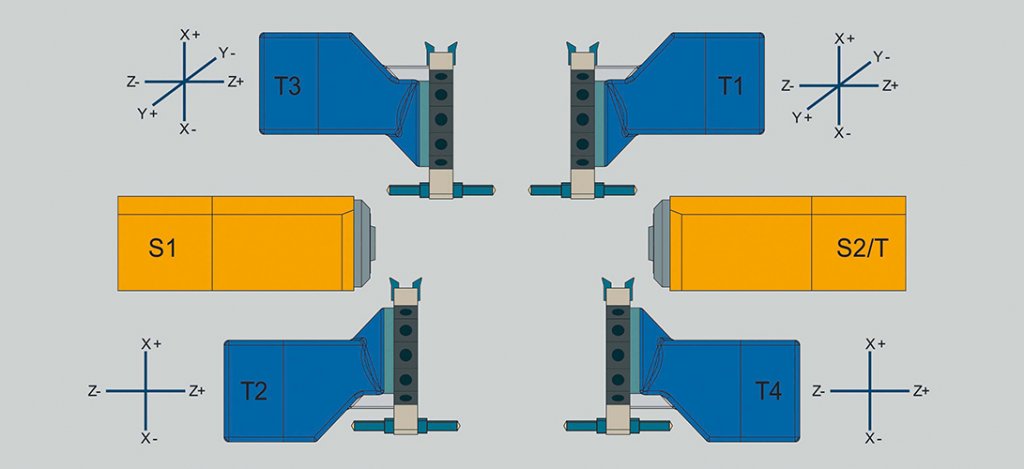

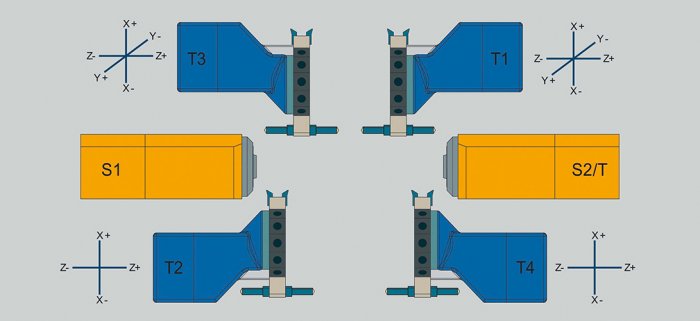

- QUADREX: Čtyři nezávislé revolvery s dvěma osami Y, umožňující simultánní obrábění až čtyřmi nástroji.
Optimalizovaný pracovní prostor:
- Šikmé lože (90°) pro volný pád třísek a snadný přístup obsluhy.
- Vzdálenost vřeten 2 100 mm pro obrábění dlouhých a velkých obrobků.

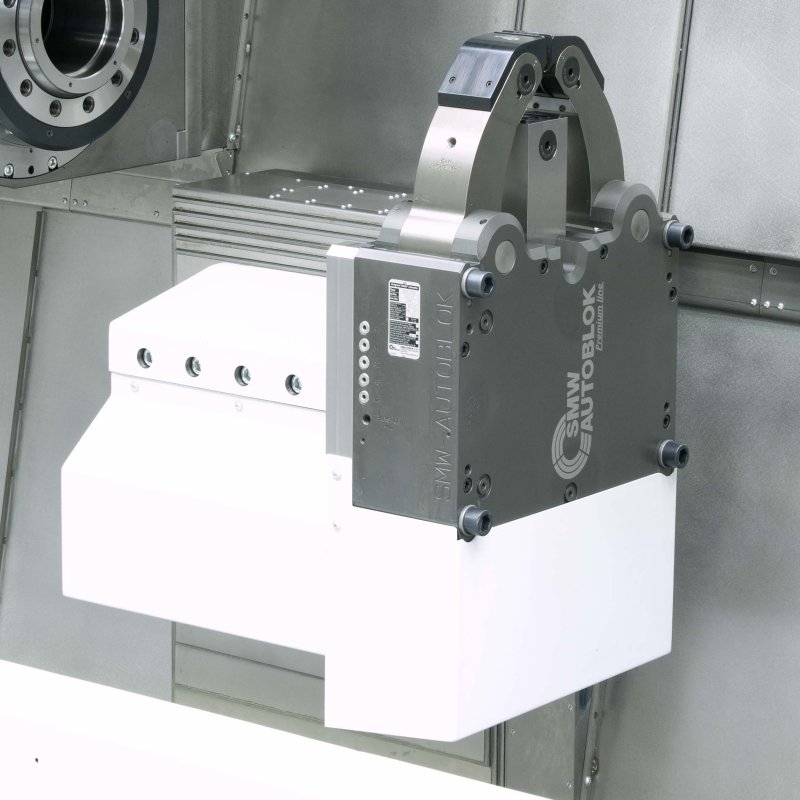

- Flexibilní luneta na X/Z suportu, umožňující pohyb ve dvou osách, s parkovací polohou pro zajištění volného pádu třísek.
Pokročilé technologie:
- Moderní servo-revolvery s přímým pohonem a vysokými otáčkami pro poháněné nástroje.
- CNC řízený koník nebo identická protivřetena s vysokým výkonem.
- Dvě osy Y s rozsahem ±100 mm pro pokročilé obráběcí operace.
Výkonné vřeteno:
- Vodou chlazené motorové vřeteno pro vysoké otáčky a stabilní výkon.
- Stroj podporuje tyčové obrábění i obrábění velkých dílů s vysokou přesností.
Řídicí systémy a automatizace:
- Moderní řídicí systémy Siemens nebo Fanuc pro intuitivní a přesnou práci.
- Dostupné automatizační systémy, včetně Robobox XL.

Výhody:

Maximální produktivita: Až čtyři revolvery umožňují simultánní obrábění více nástroji.
Flexibilita: Variabilní konfigurace revolverů a lunet pro širokou škálu aplikací.
Robustnost a přesnost: Šikmé lože a moderní technologie zajišťují spolehlivost i při náročných operacích.

TTS-XL je ideálním strojem pro obrábění dlouhých a těžkých dílů, které vyžadují vysokou přesnost a efektivitu. Tento soustruh splňuje náročné požadavky strojírenského průmyslu a představuje špičkové řešení pro moderní výrobu.

Technické parametry

Parametr	TTS85-XL	TTS125-XL
Délka soustružení	1 800 mm	1 800 mm
Průměr soustružení	585 mm	585 mm
Pojezd v ose X	310 mm	310 mm
Pojezd v ose Y	200 mm	200 mm
Pojezd v ose Z	1 850 mm	1 850 mm
Počet revolverů	2–4	2–4
Průchod tyče	85 mm	125 mm
Otáčky vřetena	3 400–4 000 ot/min	2 500 ot/min
Proti-vřeteno	✔	✔
Integrace frézování	✔	✔
Automatizace	Robobox XL	Robobox XL
Speciální projekty	✔	✔
Uchycení nástrojů	BMT45, BMT65	BMT45, BMT65

Výbava

vysokotlaké chlazení
sondy
lunety
odsávání

Výrobce

Spinner Werkzeugmaschinen: Tradice a inovace v oblasti obráběcích strojů

Spinner Werkzeugmaschinen GmbH je renomovaná německá společnost s více než 70letou tradicí ve výrobě vysoce přesných obráběcích strojů. Díky neustálému vývoji a inovacím patří Spinner mezi přední světové výrobce CNC strojů, zahrnujících soustruhy, frézky a víceúčelová obráběcí centra.

Stroje Spinner jsou hojně využívány v automobilovém průmyslu, letecké výrobě, zdravotnictví, přesném strojírenství i při výuce na technických školách díky své snadné obsluze a spolehlivosti.

Spinner je synonymem pro špičkovou německou kvalitu, která se pojí s moderními technologiemi a individuálním přístupem k potřebám zákazníků.
