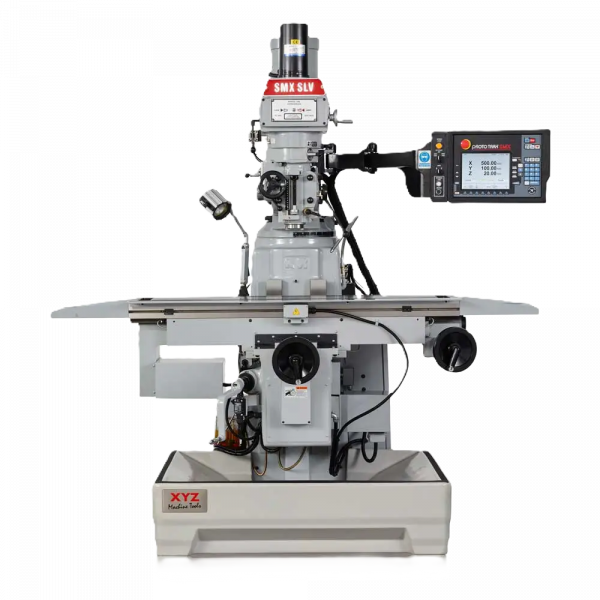

Konvenční konzolové frézky
Navzdory pokrokům v oblasti „snadno použitelných“ CNC systémů stále nabízíme kompletní řadu konvenčních obráběcích strojů, které jsou velmi oblíbené mezi vzdělávacími organizacemi a údržbářskými dílnami. Během posledních 40 let společnost XYZ instalovala ve Velké Británii více než 10 000 konvenčních revolverových frézek a soustruhů, které se staly synonymem pro kvalitu, spolehlivost a výhodný poměr cena/výkon. Všechny manuální stroje XYZ jsou vyrobeny z masivní žebrované litiny, což zajišťuje bezkonkurenční tuhost a stabilitu. Všechny stroje jsou vybaveny evropskými ložisky a elektrickými komponenty s plnou certifikací CE. Zjistěte, proč jsou manuální stroje XYZ oblíbenou volbou mezi profesionály po celém světě.
Manuální frézky od společnosti XYZ Machine Tools kombinují precizní zpracování, robustní konstrukci a snadnou obsluhu. Jsou navrženy pro širokou škálu aplikací od jednoduchého obrábění až po náročnější operace, a to jak v malých dílnách, tak ve školách nebo průmyslové výrobě.
Hlavní vlastnosti:
-
Robustní konstrukce:
- Frézky jsou vyrobeny z vysoce kvalitní litiny, která zajišťuje stabilitu, odolnost a dlouhou životnost. Tato konstrukce minimalizuje vibrace během obrábění, což zlepšuje přesnost a povrchovou kvalitu.
-
Flexibilní pracovní rozsah:
- Manuální frézky umožňují široké možnosti pohybu v osách X, Y a Z, což usnadňuje obrábění různých typů dílů. Modely s variabilními otáčkami poskytují větší flexibilitu pro obrábění různých materiálů.
-
Snadné ovládání:
- Ergonomicky navržené ovládací prvky a přehledný design činí práci na těchto strojích jednoduchou, což ocení jak začátečníci, tak zkušení operátoři.
-
Nízké provozní náklady:
- Manuální frézky nevyžadují složité programování a jejich údržba je jednoduchá, což z nich činí cenově výhodné řešení.
-
Přesnost a výkon:
- Vedení stolu a přesné vřeteno zajišťují vysokou úroveň přesnosti při frézování, vrtání a dalších operacích.
Vhodné aplikace:
-
Výuka a školní prostředí:
- Díky jednoduché obsluze jsou manuální frézky ideální pro výuku základních dovedností obrábění ve školách a učňovských střediscích.
-
Dílny a prototypová výroba:
- Perfektní pro výrobu jednoduchých dílů, kde je CNC obrábění zbytečné nebo nákladné.
-
Opravy a údržba:
- Manuální frézky jsou ideální pro opravy a výrobu náhradních dílů v průmyslovém prostředí.
Manuální frézky XYZ Machine Tools jsou vynikající volbou pro ty, kteří hledají spolehlivé, přesné a flexibilní obráběcí stroje pro širokou škálu aplikací.

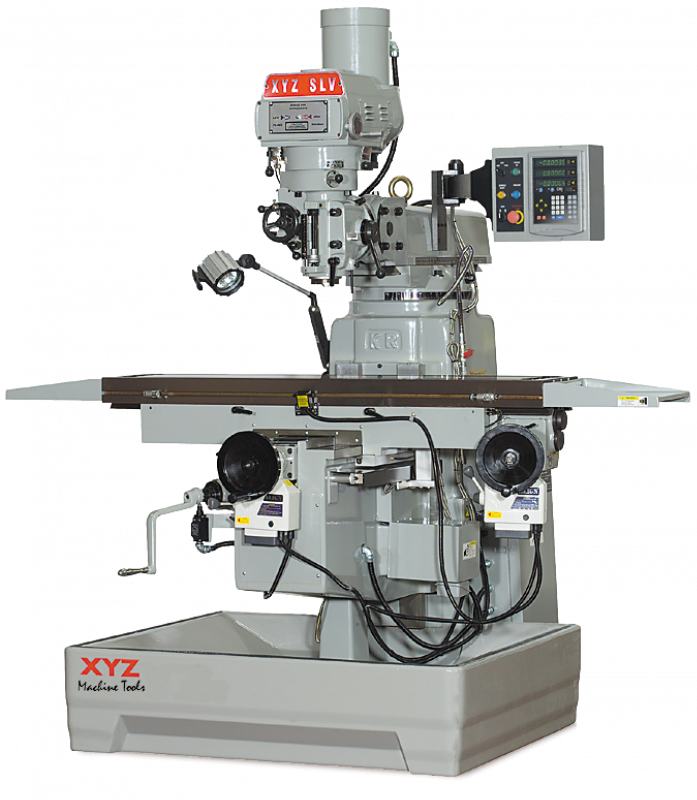

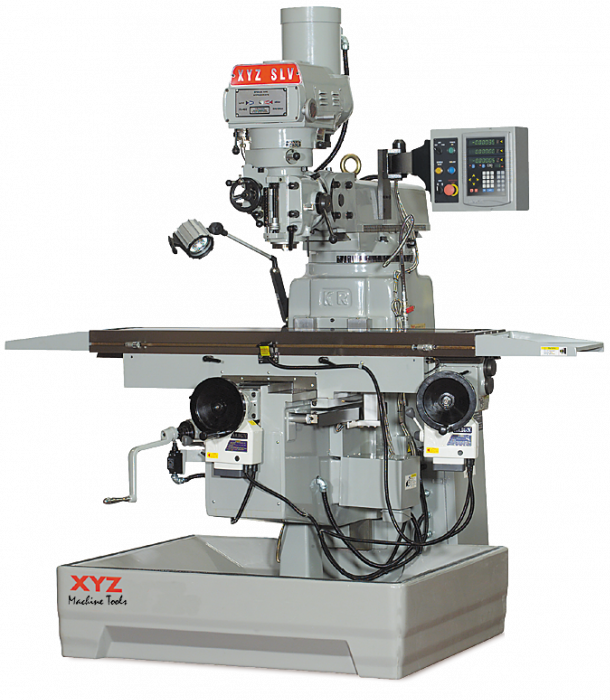

| Specifikace | XYZ 1500 | XYZ 2000 | XYZ SLV |
| Vřeteno | 2,25 kW (3hp) Variabilní otáčky | 2,25 kW (3hp) Variabilní otáčky | 3,75 kW (5hp) Variabilní otáčky |
| Otáčky vřetena | 50 - 3,500 ot/min | 60 - 4,200 ot/min | 70 - 3,600 ot/min |
| 2 rozsahy otáček | (50 - 400 & 420 - 3,500 ot/min) | (60 - 500 & 500 - 4,200 ot/min) | (70 - 460 & 500 - 3,600 ot/min) |
| Velikost stolu | 1,069 x 228mm | 1,270 x 254mm | 1,473 x 305mm |
| Velikost T drážky | 16mm | 16mm | 16mm |
| T drážky | 3 ks | 3 ks | 3 ks |
| Pohyb stolu v ose X | 595mm | 745mm | 1,000mm |
| Pohyb stolu v ose Y | 300mm | 370mm | 396mm |
| Svislý pohyb saní | 358mm | 406mm | 394mm - Motorický pohon |
| Typ vedení | Kalené vedení | Kalený chrom | Kalené a broušené vedení |
| Pohyb ramene | 390mm | 450mm | 450mm |
| Kužel vřetena | R8 (ISO30 Volitelně) | R8 (ISO30 Volitelně) | ISO 40 |
| Pohon posuvu pinoly | .038 .076 .15mm | .038 .076 .15mm | .038 .076 .15mm |
| Počet posuvů pinoly | 3 | 3 | 3 |
| Průměr pinoly | 86mm | 86mm | 105mm |
| Pohyb pinoly | 127mm | 127mm | 127mm |
| Maximální zatížení stolu | 350 kg | 350 kg | 580 kg |
| Otáčení na věži | 360° | 360° | 360° |
| Naklopení hlavy (předozadní) | +45° / -45° | +45° / -45° | +45° / -45° |
| Naklopení hlavy (levopravé) | +90° / -90° | +90° / -90° | +90° / -90° |
| Maximální hloubka krku | 686mm | 686mm | 700mm |
| Hmotnost stroje | 1,250Kg | 1,350Kg | 1,850Kg |
| Půdorys (bez pohybu stolu) | 1,600 x 1,670 x 2,185mm | 1,880 x 1,750 x 2,220mm | 2,173 x 2,035 x 2,350mm |
| Půdorys (včetně pohybu stolu) | 2,220 x 1,670 x 2,185mm | 2,621 x 1,902 x 2,220mm | 3,176 x 2,035 x 2,350mm |
| Pracovní výška (bez bloků) | 2,220mm | 2,175mm | 2,330mm |
| Požadavky na napájení | 8A | 10A | 18A |
| Požadavky na vzduch | 6 bar (220 L/min) | 6 bar (220 L/min) | 6 bar (220 L/min) |
Standardní vybavení
- Digitální odměřování os X/Y/Z
- Strojní posuv osy X (X & Y u modelu SLV)
- Strojní výsuv pinoly
- Bezpečnostní krytování stolu
- Chladicí systém
- Pracovní světlo
- Vana na třísky
Volitelné vybavení
- Strojní posuv osy Y (pouze pro modely 1500 a 2000)
- Pneumatické upínání nástrojů
- Digitální odměřování vysunutí pinoly
- Úhlové hlavy
- Přípravek pro horizontální frézování
