Řada HD - kluzné vedení
Obráběcí centra řady HD na kluzném vedení představují robustní a výkonná vertikální obráběcí centra určená pro náročné obrábění s vysokou přesností. Díky své pevné konstrukci, výkonným vřetenům a moderní technologii nabízí tato řada ideální řešení pro průmyslovou výrobu i aplikace s vyššími požadavky na produktivitu a spolehlivost.
Vertikální frézovací centra řady HD (Heavy Duty) na kluzném vedení vynikají vysokou tuhostí a stabilitou při obrábění. Vysoký výkon motoru vřetene (21KW) a rychlé posuvy (24 m/min) umožňují obrábět širokou škálu materiálů – od lehkých kovů až po těžce obrobitelné oceli. Modernizovaný řídící systém Siemens S828D ShopMill s dotykovou obrazovkou nabízí již ve standardní výbavě spoustu funkcí, jako např. simulaci v reálném čase, 3D vysokorychlostní frézování, detekci zbytkového materiálu, rozšířené technologické funkce a další.
Vyjímečně robustní je konstrukce pojezdu stolu u velikosti 1100HD, kdy pohyb v ose X vykonává sedlo, nikoliv stůl. To umožňuje upnutí obrobku o hmotnosti až 1500kg při zachování rovinnosti v celé délce obrábění.
Dostupné 3 velikosti podle pojezdu stolu v ose X:

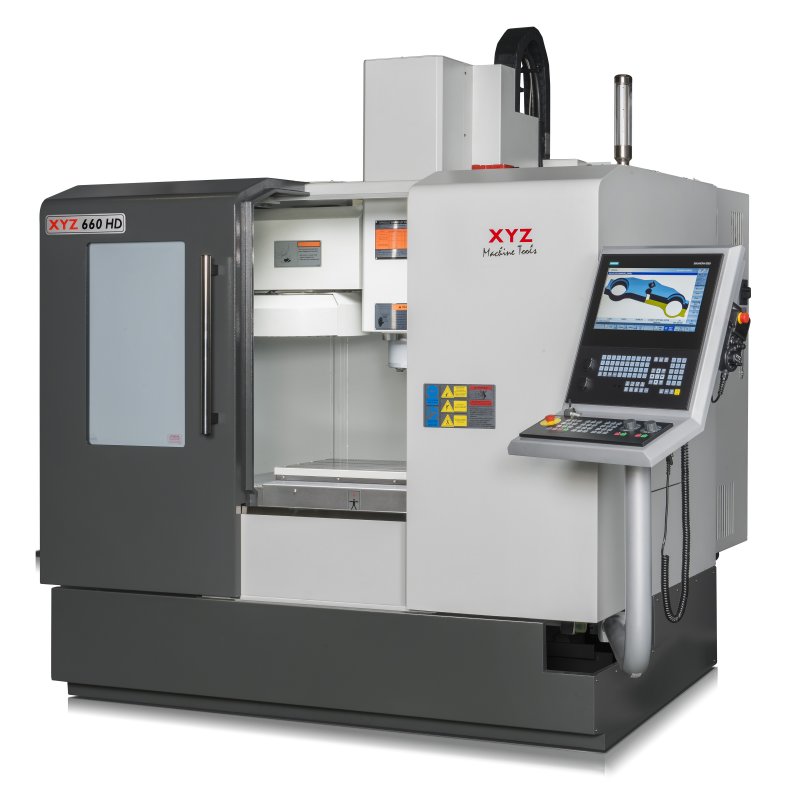

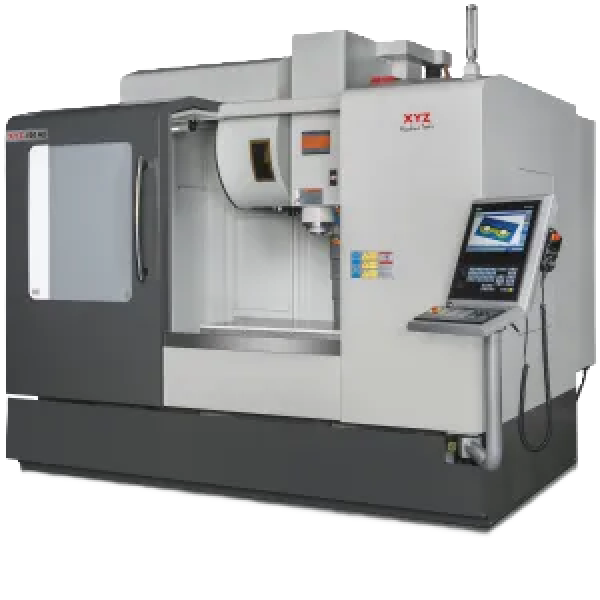

VMC 660 HD, 800 HD, 1100 HD
|
|
660 HD |
800 HD |
1100 HD |
|
Pracovní rozsah |
|
|
|
|
Osa X (mm) |
660 |
800 |
1100 |
|
Osa Y (mm) |
450 |
500 |
610 |
|
Osa Z (mm) |
500 |
510 |
610 |
|
Rozměr stolu (mm) |
720 x 420 |
920 x 480 |
1200 x 600 |
|
Nosnost stolu (kg) |
500 |
900 |
1500 |
|
Vřeteník |
|
|
|
|
Upnutí nástroje |
BT 40 |
BT 40 |
BT 40 |
|
Rozsah otáček (RPM) |
5 – 10000 |
5 – 10000 |
5 – 10000 |
|
Max. výkon motoru (kW) |
21 |
21 |
21 |
|
Posuvy |
|
|
|
|
Rychloposuv/strojní posuv (m/min) |
24/24 |
24/24 |
24/24 |
|
Kuličkové šrouby (C3) (mm) |
32 P10 |
40 P10 |
40 P12 |
|
Přesnost |
|
|
|
|
Opakované najetí (mm) |
+/- 0,005 |
+/- 0,005 |
+/- 0,005 |
|
Polohování (mm) |
+/- 0,002 |
+/- 0,002 |
+/- 0,002 |
|
Zásobník nástrojů |
|
|
|
|
Počet pozic/provedení |
12 /karusel |
24 /revolver s rukou |
30 /revolver s rukou |
|
Doba výměny (sec) |
4 - 5 |
2,5 |
2 |
|
Maximální průměr nástroje/ Hmotnost (mm/kg) |
95 / 6 k |
80 / 7 k |
80 / 7 k |
|
Nádrž chlazení (lit) |
130 |
150 |
240 |
|
Rozměry, hmotnost |
|
|
|
|
Celkové rozměry (š x h x v) (mm) |
2000 x 2100 x 2600 |
2250 x 2250 x 2750 |
3100 x 2250 x 2820 |
|
Hmotnost (kg) |
3400 |
4400 |
7000 |
Standardní vybavení

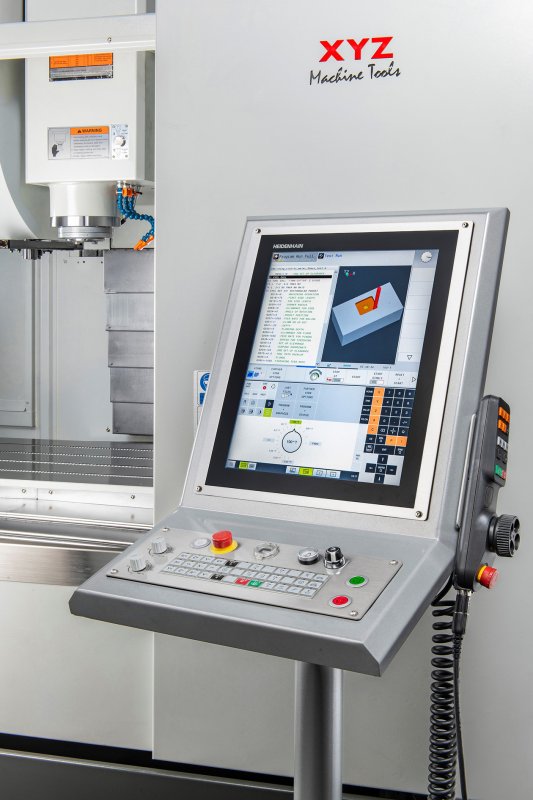

- Řídicí systém Siemens 828D ShopMill s dotykovou obrazovkou nebo Heidenhain TNC 620 s dotykovou obrazovkou
- Optimalizované digitální servopohony
- Kalený stůl
- Pevné závitování
- Vysokotlaký oplach
- Pracovní LED osvětlení
- Zásobník nástrojů se 12 pozicemi (VMC660), 24 (VMC 800) a 30 (VMC1100)
- Posuvové ruční kolečko
- Zásobník na třísky
- Ocelové teleskopické kryty na všech osách
- Práškově lakované krytování
- Tažné čepy
- Síťové připojení
- USB port
Volitelné vybavení
- Otočný stůl pro 4. osu
- Otočný stůl pro 5. osu
- Dopravník třísek a nádoba na třísky
- Vřeteno s otáčkami až 12 000 ot./min
- Chlazení skrz vřeteno
- Offline programování
- Sonda Renishaw/Heidenhain
- Konturové ruční kolečko (otáčením ručního kolečka můžete krokovat program)
- Odstraňovač úkapových olejů (skimmer)
- Čtečka DXF souborů
- Oplachovací pistole
