Řada RLX ProtoTRAK

Soustruhy řady RLX od XYZ Machine Tools přinášejí špičkovou kombinaci intuitivního ovládání pomocí systému ProtoTRAK® RLX a robustní konstrukce, která zajišťuje přesnost a spolehlivost při obrábění. Jsou ideální pro malosériovou i kusovou výrobu, kde je klíčová produktivita a snadná obsluha.

Poptat cenu Stáhnout katalog

Popis produktu

Hlavní znaky CNC soustruhů XYZ RLX:

Intuitivní systém ProtoTRAK® RLX
- Snadné ovládání a rychlé programování, ideální i pro operátory bez předchozích zkušeností s CNC.
Robustní konstrukce
- Stabilní litinový rám zajišťuje vysokou přesnost obrábění a odolnost proti vibracím.
Flexibilní využití
- Vhodné pro kusovou i malosériovou výrobu s minimálními prostoji.
Přesnost a spolehlivost
- Precizní kluzné vedení a vysoce kvalitní komponenty pro dlouhou životnost stroje.
Digitální a automatické funkce
- Pokročilá technologie usnadňující procesy, jako je nástrojová korekce, odměřování, grafická simulace drah nástroje nebo 3D solid model.
Široká nabídka modelů
- Dostupnost několika variant přizpůsobených konkrétním požadavkům zákazníků, včetně různé kapacity oběžného průměru a délky.
Volitelná příslušenství
- Možnost přidání speciálních funkcí, jako je například 4. osa, výkonnější vřeteno nebo přídavné nástrojové vybavení.
Bezpečnost a ergonomie
- Moderní krytování a snadný přístup pro obsluhu zvyšují bezpečnost i komfort práce.

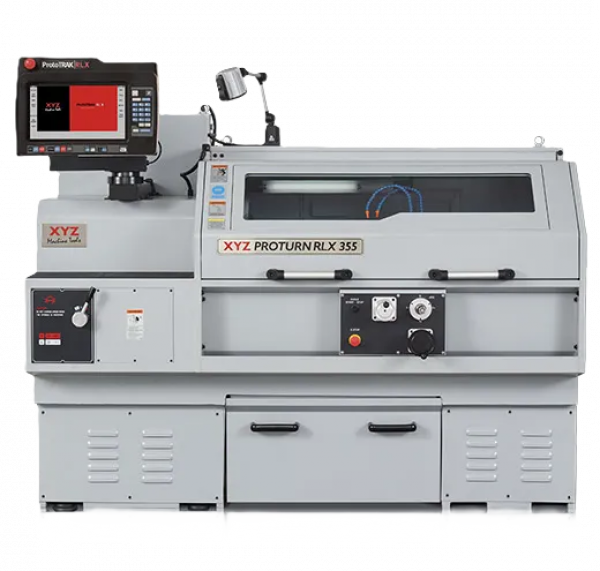

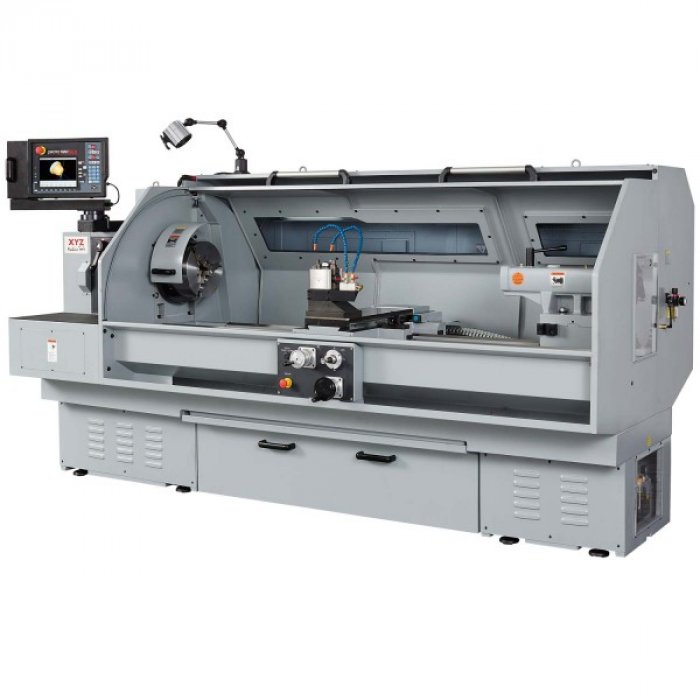

Dostupné modely RLX 1630, RLX 355, RLX 425, RLX 555 v různých variantách točných délek

Technické parametry

	RLX 1630	RLX 355	RLX 425 - 1,25 m (2 m)	RLX 555 -1 m (1,75m)
*Pracovní rozsah*
Oběžný Ø nad ložem (mm)	400	360	480	560
Oběžný Ø v prolomení (mm)	-	-	700	800
Oběžný Ø nad suportem (mm)	218	225	257	350
Vzdálenost mezi hroty (mm)	760	1000	1250 (2000)	1000 (1750)
Maximální obráběná délka (mm)	760	900	1080 (1900)	900 (1650)
*Vřeteno*
Vrtání (mm)	54	52	80	104
Rozsah otáček (plynulá regulace) (mm)	150 – 2500/ 1 stupeň	50 – 4000/ 2 stupně	25 – 2500/ 3 stupně	30 – 1800/ 2 stupně
Výkon motoru (kW)	5,75	5,75	7,5	11
*Koník*
Pinola/zdvih kužel (mm)	Ø 60 /127 /Morse4	Ø 60 /150 / Morse4	Ø 75 / 160 / Morse5	Ø 90 /160 / Morse5
*Posuvy*
Rychloposuv v ose X/Z (m/min)	5/10	5/10	5/10	5/10
*Přesnost*
Opakovatelnost osa X (mm)	+/- 0,005	+/- 0,005	+/- 0,005	+/- 0,005
Opakovatelnost osa Z (mm)	+/- 0,01	+/- 0,01	+/- 0,01	+/- 0,01
*Rozměry, hmotnost*
Celkové rozměry (mm)	2090x1200x 1800	2300x1370x 1810	2600 (3450) x1480x1830	2600 (3450) x1600x1910
Hmotnost (kg)	1550	1930	2700 (3700)	3000 (4100)

Výbava

Standardní vybavení

Tříčelisťové, manuálně ovládané sklíčidlo
Konstantní řezná rychlost
TRAKing® - plynulé odjetí programu ručním kolečkem
Manuálně řazená převodovka
Rychloupínací nožová hlava s 6 držáky
Rychloposuv s joystickem
Vzduchem nadlehčovaný koník
Bezpečnostní kryt sklíčidla a hlavní ochranný kryt s blokací
Automatické mazání
Chlazení s oplachem
Pracovní osvětlení

Volitelné vybavení

Pokročilé funkce řídícího systému
Grafické ověření 3D modelů
DXF převodník
Offline software
Vrtací nástavec
Nastavitelný doraz
Upínací desky, lunety, sklíčidla a kleštinová sklíčidla

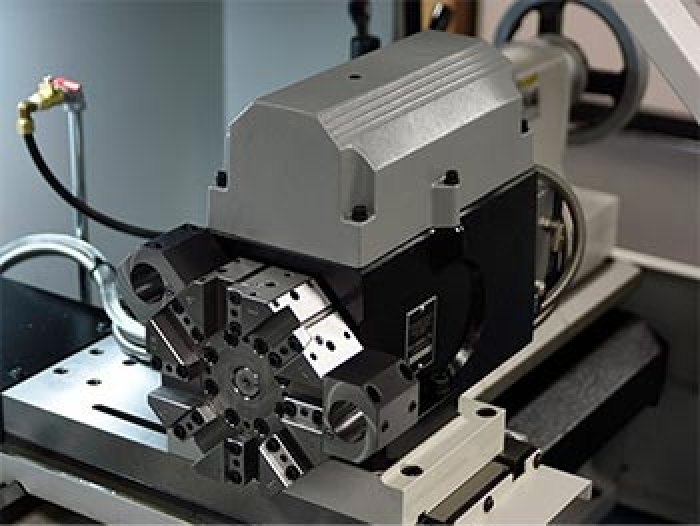

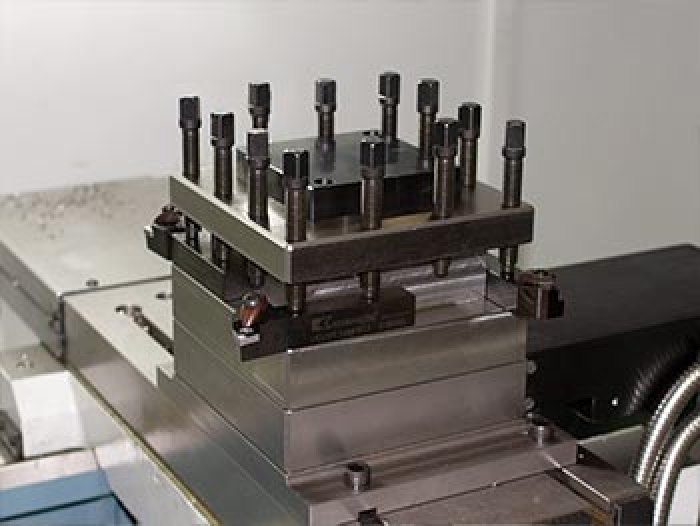

4 nebo 8pozicová automatická indexovací nožová hlava

Výrobce

XYZ Machine Tools je renomovaný britský výrobce obráběcích strojů, který se specializuje na poskytování řešení pro přesné obrábění v širokém spektru průmyslových odvětví. S více než 40letou historií na trhu patří XYZ Machine Tools mezi přední dodavatele kvalitních soustruhů, frézek a obráběcích center, která se vyznačují vysokou spolehlivostí, snadným ovládáním a moderními technologiemi.

Dokumenty ke stažení

Stáhnout

Více informací

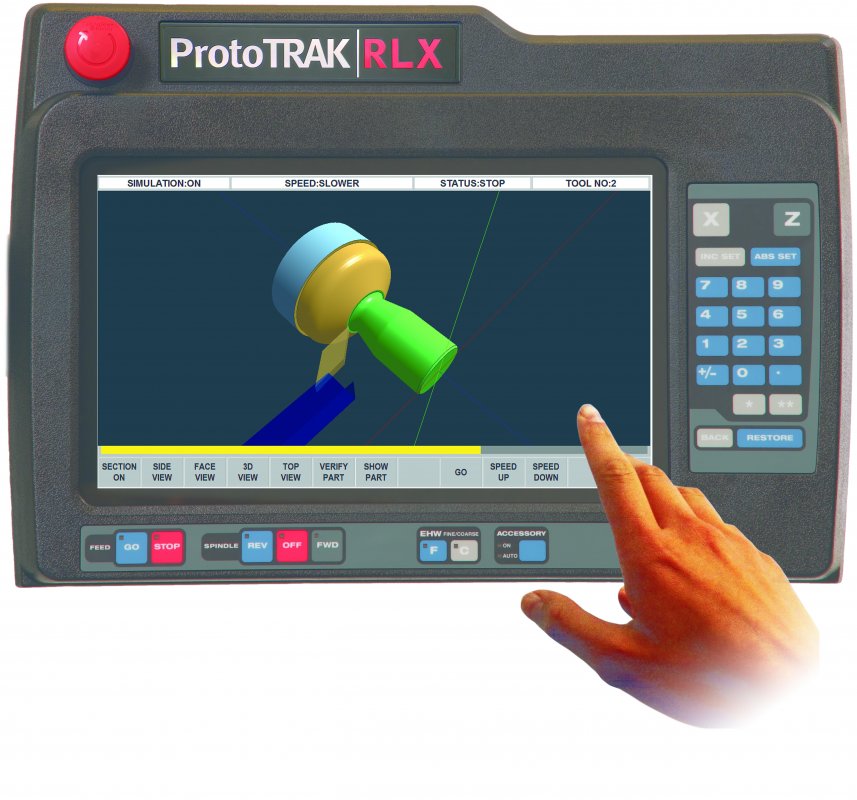

Řídící systém

Modernizovaný ProtoTRAK^® RX pro CNC i manuální ovládání obráběcích strojů - nabízí nejlepší dostupné technologické řešení pro dnešní malosériovou a kusovou výrobu.

Umožňuje ovládat stroj manuálně nebo přepnout do plně CNC řízeného provozu. Mnoho přednastavených cyklů a intuitivní ovládání s dotykovou obrazovkou nabízí operátorům maximální komfort při obrábění. 3D zobrazení naprogramované součásti, simulace v reálném čase, CAD/CAM rozhraní a konverze DXF souborů jsou jen některé z jeho vlastností.

Unikátní TRAKing funkce umožňuje obsluze odjetí vytvořeného programu kontinuálně pomocí ručního kolečka. V oblastech možné kolize tak operátor pomalým pootáčením kolečka volí rychlost obrábění a ujišťuje se tak o správnosti programu. Tato funkce je také významná z důvodu bezpečnosti. Pokud je program bezchybný, pouhým stisknutím tlačítka stroj pokračuje v automatickém režimu. Operátor získává důvěru v řídící systém a lépe se koncentruje na svou práci.
