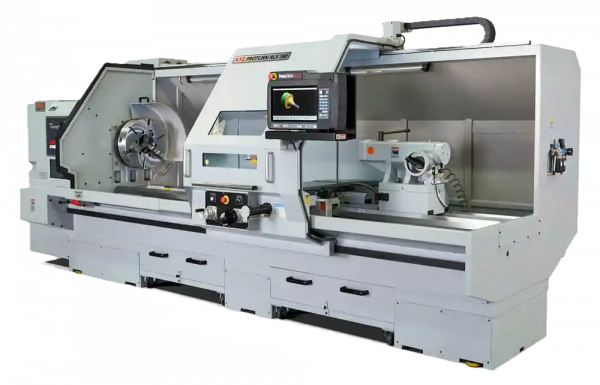

Řada RLX ProtoTRAK XL
Soustruhy XYZ RLX 555 a RLX 780 nabízejí výkonnost, přesnost a snadnou obsluhu díky intuitivnímu systému ProtoTRAK® RLX. Tyto robustní stroje s velkým oběžným průměrem a dlouhou točnou délkou jsou ideální pro náročné aplikace v kusové i malosériové výrobě. Perfektní volba pro operátory požadující spolehlivost a flexibilitu.
Hlavní znaky soustruhů XYZ RLX 555 XL a RLX 780 XL:
-
Intuitivní systém ProtoTRAK® RLX
- Uživatelsky přívětivé ovládání umožňuje rychlé programování i méně zkušeným operátorům.
-
Velký oběžný průměr a dlouhá točná délka
- RLX 555: oběžný průměr až 560 mm, točná délka 3 000 mm.
- RLX 780: oběžný průměr až 780 mm, točná délka 1 500 až 3 000 mm.
-
Robustní konstrukce
- Stabilní litinový rám zajišťuje pevnost, přesnost a odolnost proti vibracím.
-
Výkon a všestrannost
- Vřetena s vysokým výkonem pro náročné obrábění velkých i komplexních dílů.
-
Přesnost a stabilita
- Kalená a broušená vedení pro konzistentní výsledky i při dlouhodobém zatížení.
-
Pokročilé funkce
- Možnost vybavení grafickým ověřením modelů, DXF převodníkem a dalšími funkcemi pro zvýšení produktivity.
-
Bezpečnost a ergonomie
- Moderní blokované krytování a snadný přístup pro obsluhu zaručují bezpečnost a pohodlí při práci.
-
Flexibilní možnosti příslušenství
- K dispozici volitelné doplňky, jako jsou automatická nožová hlava, lunety, vrtací nástavce či kleštinová sklíčidla.
|
|
RLX 555-3m |
RLX 780-1,5m (3m) |
|
Pracovní rozsah |
|
|
|
Oběžný Ø nad ložem (mm) |
560 |
780 |
|
Oběžný Ø v prolomení (mm) |
900 |
1090 |
|
Oběžný Ø nad suportem (mm) |
350 |
535 |
|
Vzdálenost mezi hroty (mm) |
3000 |
1500 (3000) |
|
Maximální obráběná délka (mm) |
2900 |
1400 (2900) |
|
Vřeteno |
|
|
|
Zakončení vřetene |
D 1-11 camlock |
A2-11 |
|
Vrtání (mm) |
104 |
160 |
|
Rozsah otáček (plynulá regulace), 2-stupňová převodovka (ot/min) |
30-375 & 140-1800 |
20 - 415 & 40 - 1300 |
|
Výkon motoru (kW) |
11 |
30 |
|
Koník |
|
|
|
Zdvih (mm) |
200 |
200 |
|
Pinola (mm)/ kužel |
Ø 105 mm/Morse6 |
Ø 105 mm/Morse6 |
|
Posuvy X&Z |
|
|
|
Typ |
Kuličkové šrouby/servomotory |
Kuličkové šrouby/servomotory |
|
Rychloposuv v ose X/Z (m/min) |
5/10 |
5/10 |
|
Přesnost |
|
|
|
Opakovatelnost osa X (mm) |
+/- 0,005 |
+/- 0,005 |
|
Opakovatelnost osa Z (mm) |
+/- 0,01 |
+/- 0,01 |
|
Rozměry, hmotnost |
|
|
|
Šířka lože (mm) |
500 |
500 |
|
Celkové rozměry (mm) |
5400x2010x1840 |
3900(5400)x2300x2100 |
|
Hmotnost (kg) |
6600 |
6400 (8600) |
XYZ Machine Tools je renomovaný britský výrobce obráběcích strojů, který se specializuje na poskytování řešení pro přesné obrábění v širokém spektru průmyslových odvětví. S více než 40letou historií na trhu patří XYZ Machine Tools mezi přední dodavatele kvalitních soustruhů, frézek a obráběcích center, která se vyznačují vysokou spolehlivostí, snadným ovládáním a moderními technologiemi.
Velikost 780 dostupná rovněž s řídícím systéme Siemens Sinumerik S828D - XYZ XL 780 Siemens.
Rychlý a spolehlivý servis
Zajišťujeme pravidelnou údržbu i rychlý servis s reakcí do 24 hodin.
Montáž a instalace
Každý zakoupený stroj k vám dopravíme, nainstalujeme a zaškolíme váš personál.
Technická podpora
Jsme schopni doporučit nejvhodnější stroj i s technologií. K dodaným strojům zajišťujeme školení i komplexní technické poradenství.
