Řada Compact Turn - kluzné vedení

Mechatronické soustruhy jsou perfektní volbou pro malosériovou výrobu. Pokud však potřebujete obrábět střední až větší série, ideálním řešením jsou naše masivní litinová soustružnická centra. Díky německým revolverovým hlavám Sauter a nejnovějším řídicím systémům Siemens poskytují tyto stroje mimořádnou tuhost a vysokou přesnost.

Poptat cenu Stáhnout katalog

Popis produktu

Soustružnická centra řady Compact Turn nabízejí ideální řešení pro precizní obrábění v kompaktním provedení. Tato všestranná zařízení kombinují prostorově úsporný design s vysokým výkonem a spolehlivostí.

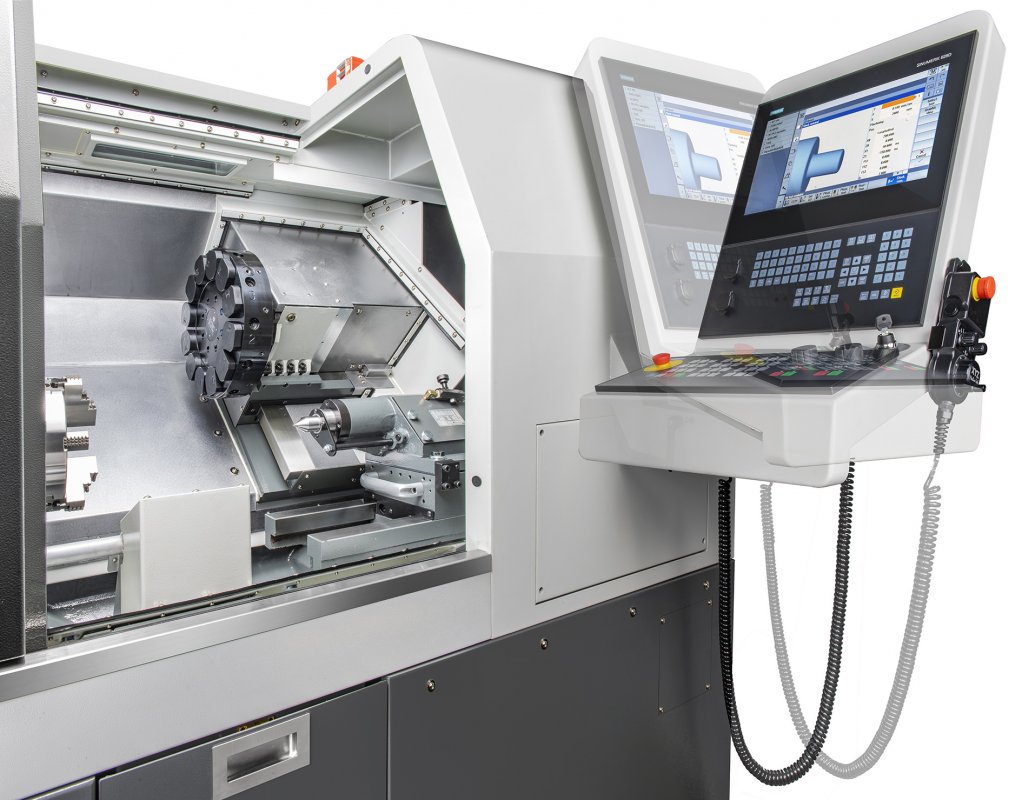

Centra Compact Turn jsou vybavena nejnovějšími řídicími systémy Siemens 828D s intuitivním ovládáním, které umožňuje snadné programování i méně zkušeným operátorům. Robustní litinová konstrukce na kluzném vedení a vysoce kvalitní komponenty, včetně revolverové hlavy Sauter, zajišťují dlouhodobou přesnost a tuhost stroje.

Díky široké škále volitelného příslušenství, jako jsou kleštinová sklíčidla, podavače tyčí nebo pokročilé systémy správy třísek, lze tato soustružnická centra snadno přizpůsobit specifickým požadavkům výroby.

Compact Turn představují dokonalé spojení kompaktnosti, výkonnosti a moderních technologií, které maximalizují produktivitu při zachování vysoké kvality obrábění.

Technické parametry

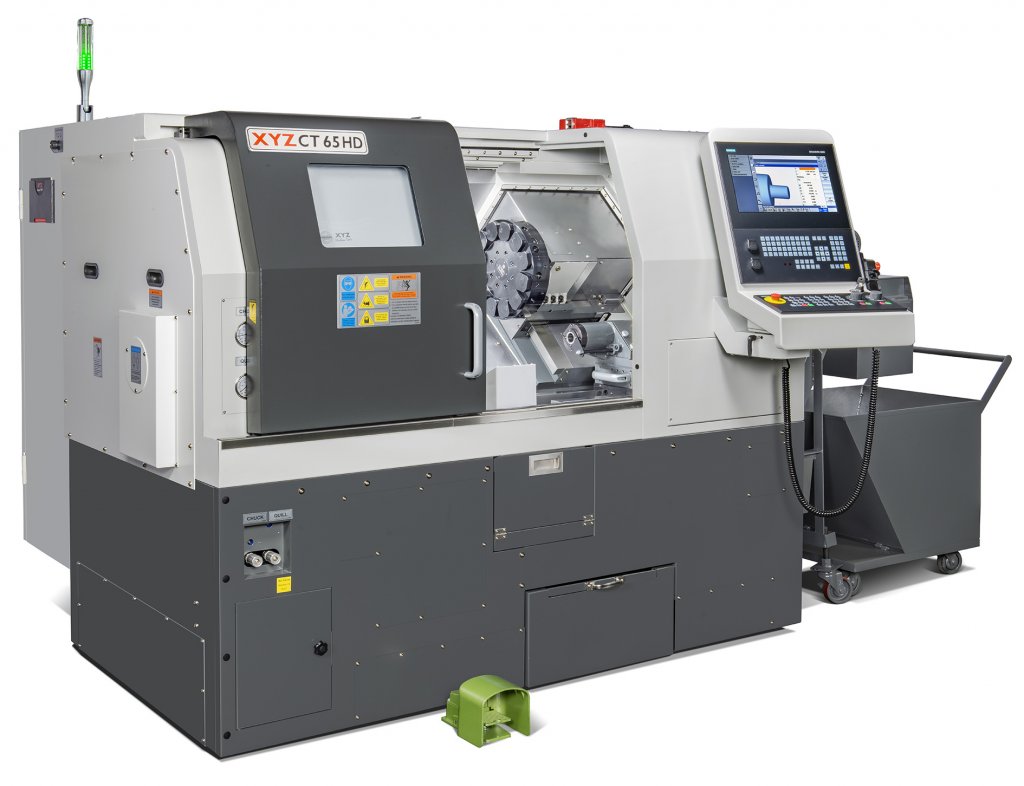

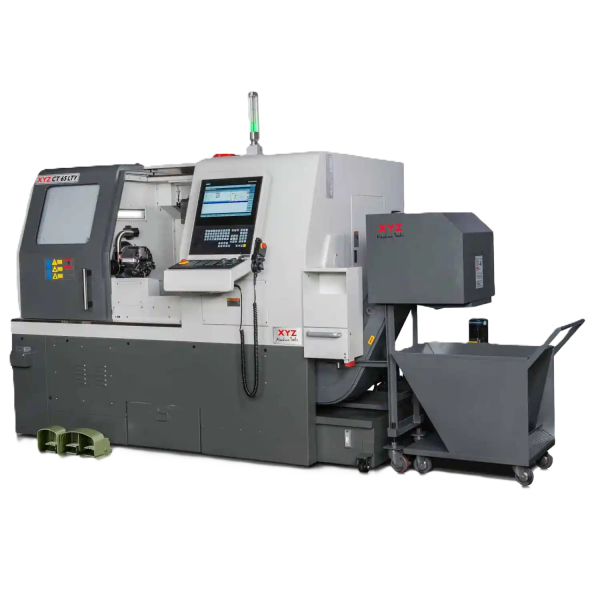

	CT 65 HD	CT 65 LTY	TC 400	CT 320 LTY
*Pracovní rozsah*
Oběžný Ø nad ložem (mm)	400	400	600	450
Maximální obráběný průměr (mm)	220	220	400	320
Maximální obráběná délka (mm)	510	490	600	550
Pojezd v ose Z (mm)	525	500	650	600
Pojezd v ose X (mm)	175	220	275	270
Pojezd v ose Y (mm)	-	+/- 35	-	+/- 50
Osa C	NE	ANO	NE	ANO
*Vřeteno*
Průchod (mm)	d 65	d 65	d 78	d 78
Ukončení vřetene	A 2-6	A 2-6	A 2-8	A 2-8
Rozsah otáček (plynulá regulace) (ot/min)	5 - 4000	0 - 4000	5 – 3300	0 – 3300
Výkon motoru (kW)	17	17	32	32
*Revolverová hlava*
Výrobce/počet nástrojů	Sauter/ 12	Sauter/ 12	Sauter/ 12	Sauter/ 12
Typ	VDI30	VDI30	VDI40	VDI40
Poháněné nástroje výkon/otáčky (rpm)	-	4 kW/4500	-	6 kW/4500
*Koník*
Programovatelný	NE	ANO	NE	ANO
Zdvih (mm)	105	90	125	125
Pinola (mm)/ kužel	Ø 60 /Morse4	Ø 75 /Morse4	Ø 95 /Morse5	Ø 95 /Morse5
*Posuvy*
Kuličkové šrouby X/Z (mm)	Ø 28/40	Ø 28/40	Ø 40/45	Ø 40/45
Rychloposuv v ose X/Z (m/min)	20/20	20/20	10/20	10/20
*Přesnost*
Opakovatelnost (mm)	+/- 0,002	+/- 0,002	+/- 0,002	+/- 0,002
Polohování (mm)	+/- 0,005	+/- 0,005	+/- 0,005	+/- 0,005
*Rozměry, hmotnost*
Celkové rozměry s vynašečem (mm)	3020x2200x2060	3300X2270X2270	2980x2215x2315	4120X2480X2300
Hmotnost (kg)	3600	4400	5700	6950

Výbava

Standardní vybavení

Řídicí systém Siemens 828D ShopTurn s dotykovou obrazovkou
PLC vyvinuté společností Siemens UK
Hydraulické tříčelisťové sklíčidlo o průměru 200mm (CT65), rsp. 315mm (CT320 a TC400)
Německá revolverová hlava Sauter (VDI)
Zachytávač obrobků (lopatka)
Chlazení skrz nástroj
Dálkové elektronické ruční kolečko
USB port
Síťové připojení
Automatická sonda Renishaw pro nastavení nástrojů
Dopravník třísek a nádoba na třísky
Programovatelný hydraulický koník
Provedení LTY navíc: C osa a Y osa

Volitelné vybavení

Kleštinové sklíčidlo
Potahovač tyčí
Podavače tyčí LNS nebo Hydrafeed
Offline programování
Čtečka CAD dat Siemens
Konturové ruční kolečko
Frézování ozubených kol (pouze u modelů LTY)
Polygonální soustružení
Pokročilý systém správy třísek
Kleštinové sklíčidlo

Výrobce

XYZ Machine Tools je renomovaný britský výrobce obráběcích strojů, který se specializuje na poskytování řešení pro přesné obrábění v širokém spektru průmyslových odvětví. S více než 40letou historií na trhu patří XYZ Machine Tools mezi přední dodavatele kvalitních soustruhů, frézek a obráběcích center, která se vyznačují vysokou spolehlivostí, snadným ovládáním a moderními technologiemi.
