Řada LR - lineární vedení
Soustružnická centra XYZ CT 52 LR jsou kompaktní a vysoce výkonné řešení pro precizní soustružení. S moderním řídicím systémem Siemens, hydraulickým sklíčidlem a robustní konstrukcí nabízí ideální kombinaci přesnosti, spolehlivosti a produktivity. Perfektní volba pro efektivní obrábění malých i středně velkých sérií.

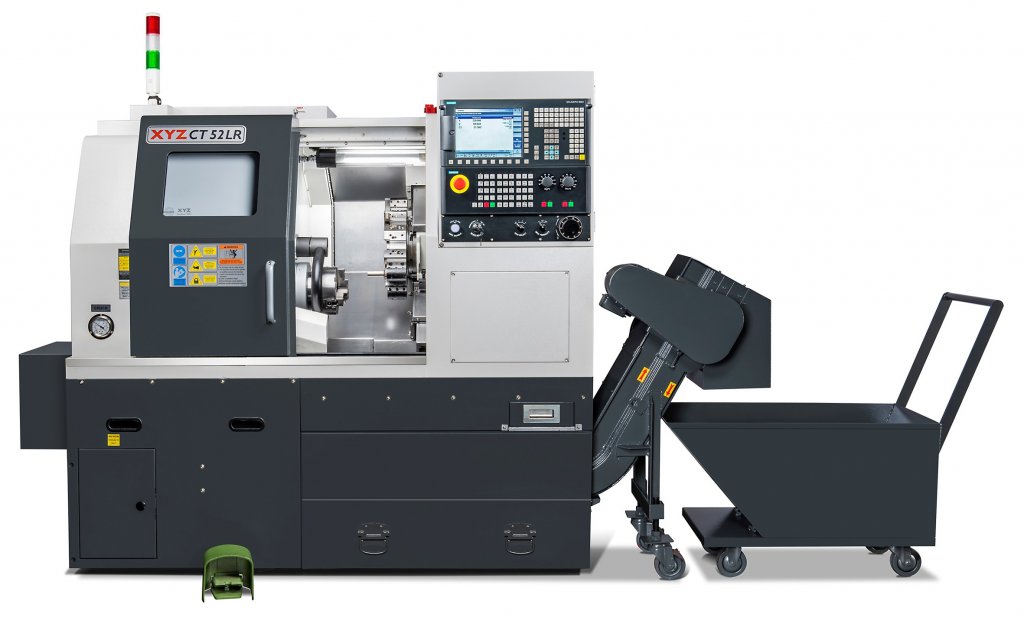

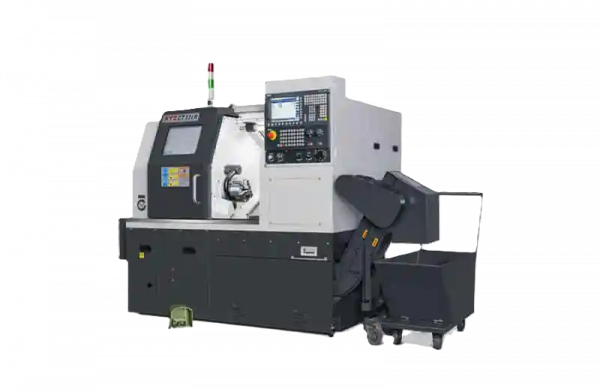

XYZ CT 52 LR je kompaktní CNC soustružnické centrum navržené pro maximální efektivitu a všestrannost. Díky svému modernímu designu, výkonným komponentům a intuitivnímu řídicímu systému Siemens 828D je ideální volbou pro precizní obrábění v malosériové i středně velkosériové výrobě.
Robustnií litinová konstrukce poskytuje soustruhu potřebnou tuhost, lineární vedení s předepjatými šrouby pak zajišťuje potřebnou dynamiku. Standardní výbava je 3 čelistní, hydraulické sklíčidlo, revolverová hlava na 10 pozic a sonda pro zaměření nástrojů.
XYZ CT 52 LR se vyznačuje kompaktními rozměry, díky nimž snadno zapadne do menších provozů i dílen s omezeným prostorem. Jeho promyšlený design zajišťuje optimální využití pracovního prostoru, aniž by to bylo na úkor výkonu nebo přesnosti.
Toto soustružnické centrum kombinuje robustní konstrukci s prostorově úsporným provedením, což umožňuje efektivní uspořádání dílny a jednoduchý přístup pro obsluhu a údržbu. XYZ CT 52 LR je proto skvělou volbou pro provozy, které potřebují vysoce výkonné obráběcí řešení na malém prostoru.
|
|
Compact Turn 52 LR |
|
Pracovní rozsah |
|
|
Oběžný Ø nad ložem (mm) |
300 |
|
Maximální obráběný průměr (mm) |
180 |
|
Maximální obráběná délka (mm) |
300 |
|
Pojezd v ose Z (mm) |
315 |
|
Pojezd v ose X (mm) |
165 |
|
Vřeteno |
|
|
Průchod (mm) |
d 52 |
|
Ukončení vřetene |
A 2-5 |
|
Maximální otáčky (ot/min) |
4500 |
|
Výkon motoru (kW) |
11.2 |
|
Maximální průměr vrtaného otvoru (mm) |
Ø 32 |
|
Revolverová hlava |
|
|
Počet nástrojů |
10 |
|
Provedení |
kazetové |
|
Posuvy |
|
|
Kuličkové šrouby X/Z (mm) |
Ø 28/32 |
|
Rychloposuv v ose X/Z (m/min) |
20/20 |
|
Kroutící moment posuvových motorů X&Z (Nm) |
8 |
|
Přesnost |
|
|
Opakovatelnost (mm) |
+/- 0,002 |
|
Polohování (mm) |
+/- 0,005 |
|
Rozměry, hmotnost |
|
|
Celkové rozměry (s vynašečem) (mm) Celkové rozměry (bez vynašeče) (mm) |
2650 x 1420 x 1700 1930 x 1420 x 1700 |
|
Hmotnost (kg) |
2000 |
Standardní vybavení

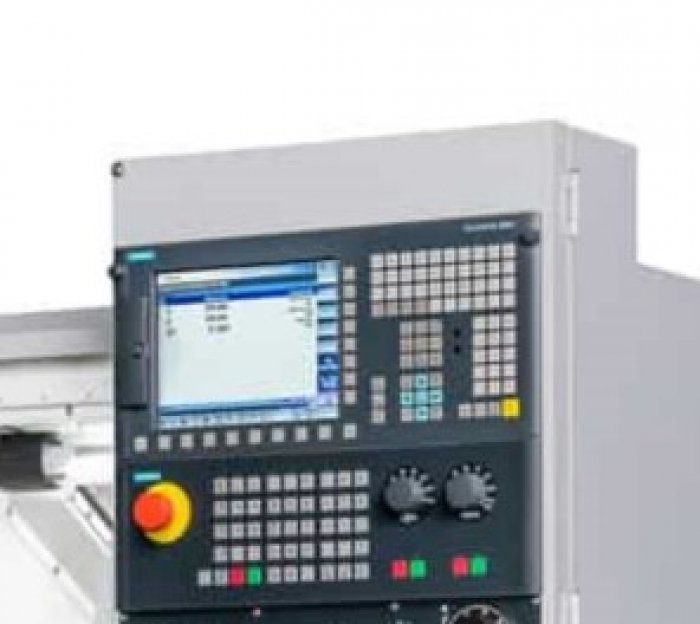

- Řídicí systém Siemens 828
- PLC vyvinuté společností Siemens UK
- Hydraulické tříčelisťové sklíčidlo o průměru 150 mm

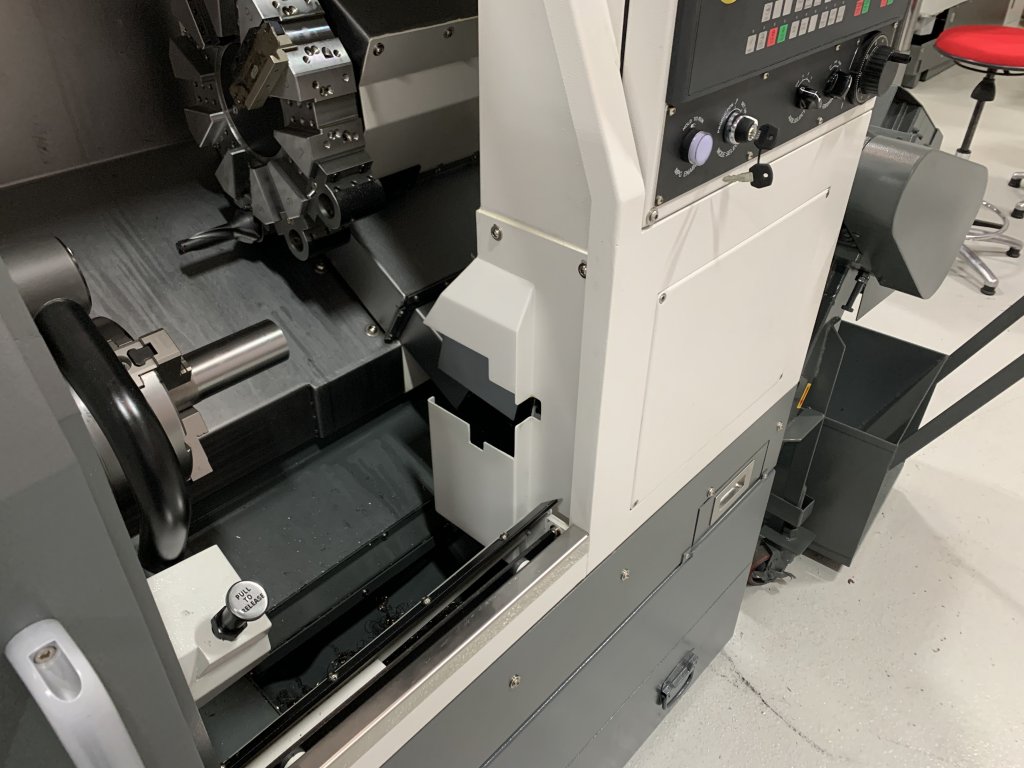

- Rameno pro nastavení nástrojů

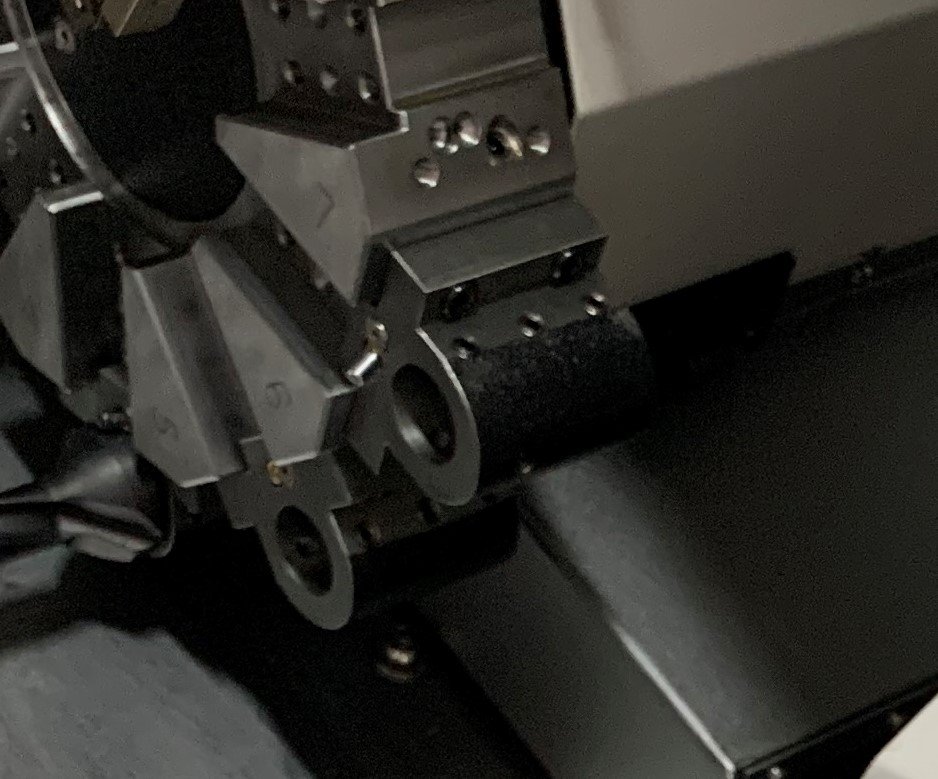

- Desetistanicová bloková revolverová hlava
- Chlazení emulzí
- USB port
Volitelné vybavení
- Pokročilé programování (ShopTurn)
- Dopravník třísek a nádoba na třísky
- Zachytávač obrobků
- Konturové ruční kolečko
- Nastavení sítě přímo ve vaší firmě
- Systémy podavačů tyčí LNS nebo Hydrafeed
- Kleštinová sklíčidla
- Možnosti nástrojového vybavení (držáky, táhla na tyče atd.)
- Pokročilý systém správy třísek
- Offline programování
- Čtečka CAD dat Siemens
- Odstraňovač olejového filmu
- Hydraulické tříčelisťové sklíčidlo o průměru 200 mm
