Řada TMC - lineární vedení

Řada TMC od XYZ Machine Tools s řídícím systémem ProtoTRAK kombinuje výhody manuálního a CNC obrábění, díky čemuž je ideální volbou pro dílny s potřebou flexibility a efektivity. Tato univerzální frézovací centra s intuitivním ovládáním umožňují rychlou kusovou výrobu i malé série, a to při zachování vysoké přesnosti a jednoduchosti programování.

Poptat cenu Stáhnout katalog

Popis produktu

TMC (Tool Machining Centre) je nová řada frézovacích center briotského výrobce XYZ Machine Tools se stejným řídícím systémem ProtoTRAK, který používají ložové frézky XYZ RMX. ProtoTRAK poskytuje operátorům velmi přátelské, programovací prostředí, s možností ovládat pohyby os pomocí ručních koleček. Nová série TMC má navíc automatický zásobník nástrojů a zcela zakrytý pracovní prostor, což přináší výhody proti otevřené koncepci ložových frézek.

Pro stávající uživatele systémů SMX/RMX je přechod na TMC velmi snadný, navíc lze použít již hotové programy.

Konstrukčně vychází řada TMC z řady frézovacích center LR, která je oblíbená pro svou vynikající tuhost litinového rámu, dynamiku valivého vedení a výkonnému pohonu vřetene a osových motorů.

Dostupné velikosti TMC 500, 750, 1000 a 1600

Technické parametry

	500 TMC	750 TMC	1000 TMC	1600 TMC
*Pracovní rozsah*
Osa X (mm)	510	750	1000	1600
Osa Y (mm)	400	440	500	660
Osa Z (mm)	450	500	500	635
Rozměr stolu (mm)	580 x 400	830 x 410	1060 x 500	1600 x 660
Nosnost stolu (kg)	250	500	800	1000
Drážky ve stole šířka (mm)/počet	16 / 3	16 / 3	16 / 4	18 / 5
*Vřeteník*
Upnutí nástroje	BT 40	BT 40	BT 40	BT 40
Rozsah otáček (RPM)	5 – 8000	5 – 8000	5 – 8000	5 – 8000
Max. výkon motoru (S6) (kW)	11	11	11	11
*Posuvy*
Rychloposuv/strojní posuv (m/min)	20/20	20/20	20/20	20/20
Kuličkové šrouby (C3) (mm)	28 P8	32 P8	32 P8	40 P8
Servomotory – kr.moment (Nm)	X a Y 5, Z 10	X a Y 5, Z 10	X a Y 5, Z 10	X a Y 10, Z 15
*Zásobník nástrojů*	Karuselový	Karuselový	Karuselový	Karuselový
Počet pozic	12	20	20	20
Doba výměny (sec)	< 8	< 8	< 8	< 8
Maximální průměr nástroje/ Hmotnost (mm/ kg)	100 / 6	80 / 7	80 / 7	80 / 8
*Nádrž chlazení* (lit)	105	125	160	160
*Rozměry, hmotnost*
Celkové rozměry (š x h x v) (mm)	1660 x 1860 x 2300	2100 x 2150 x 2450	2530 x 2200 x 2500	2530 x 2200 x 2500
Hmotnost (kg)	2400	3500	4600	6500

Výbava

Standardní vybavení

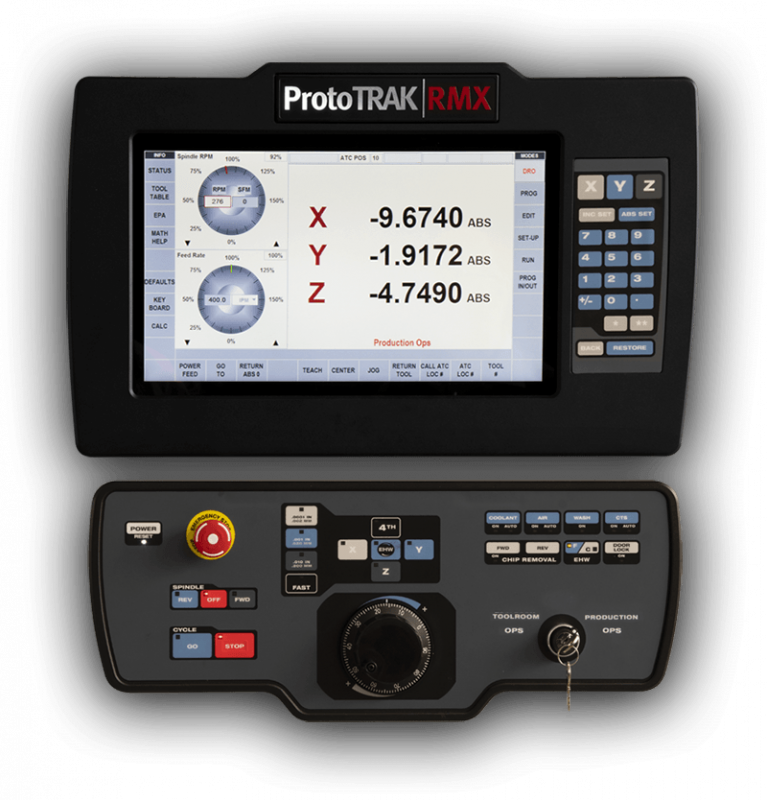

Řídicí systém ProtoTRAK® Touchscreen RMX
Dálkové elektronické ruční kolečko
Optimalizované digitální servopohony
Chladicí systém s oplachem
Pracovní osvětlení
12pozicový karuselový zásobník nástrojů
Snadno čistitelná vanička na třísky
Ocelové harmonikové kryty na všech osách
Práškově lakované krytování
Tažné čepy
USB porty
Ethernet

Volitelné vybavení

Pokročilé funkce
4.osa – rotační stůl
Dopravník třísek a kontejner
Vřeteno s 12 000 ot/min
Chlazení přes vřeteno
Přenosné elektronické ruční kolečko pro nastavování, ruční provoz a TRAKing®
Boční průzory
Offline programování RMX
DXF převodník
Parasolid převodník
Chladicí oplachová pistole
Dálkový spínač Start/Stop

Výrobce

XYZ Machine Tools je renomovaný britský výrobce obráběcích strojů, který se specializuje na poskytování řešení pro přesné obrábění v širokém spektru průmyslových odvětví. S více než 40letou historií na trhu patří XYZ Machine Tools mezi přední dodavatele kvalitních soustruhů, frézek a obráběcích center, která se vyznačují vysokou spolehlivostí, snadným ovládáním a moderními technologiemi.
