2-OP RMX

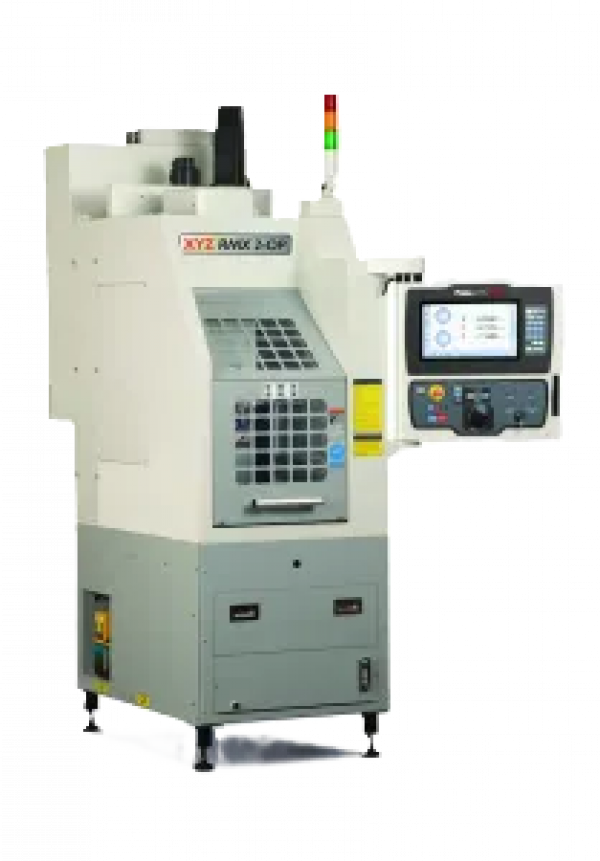

XYZ RMX 2-OP je kompaktní a přenosné obráběcí centrum navržené pro efektivní využití pracovní síly a zvýšení produktivity. Díky snadné integraci do stávající výroby umožňuje rychlé nastavení výrobní buňky i pro menší série nebo krátkodobé zakázky. Tento stroj zajišťuje maximální využití dostupných pracovních hodin, snižuje prostoje a optimalizuje náklady na výrobu.

Poptat cenu Stáhnout katalog

Popis produktu

Nejdražší položkou na jakékoliv strojírenské dílně je pracovní síla!
Pořizovací náklady obráběcího stroje by měly být amortizovány v průběhu jeho životnosti, řekněme 7–10 let, takže stroj za 1,4 mil. Kč bude ročně stát přibližně 140 až 200tis.Kč. Naproti tomu obsluha stojí zhruba 600 tis.Kč ročně, každý rok, a je tedy klíčové tuto pracovní sílu maximálně využít. A právě zde přichází na řadu XYZ RMX 2-OP. Tento stroj zvyšuje produktivitu tím, že přidává další vřeteno a vytváří výrobní buňku, kterou může obsluhovat jediná osoba, což maximalizuje využití dostupných pracovních hodin a snižuje výrobní náklady.

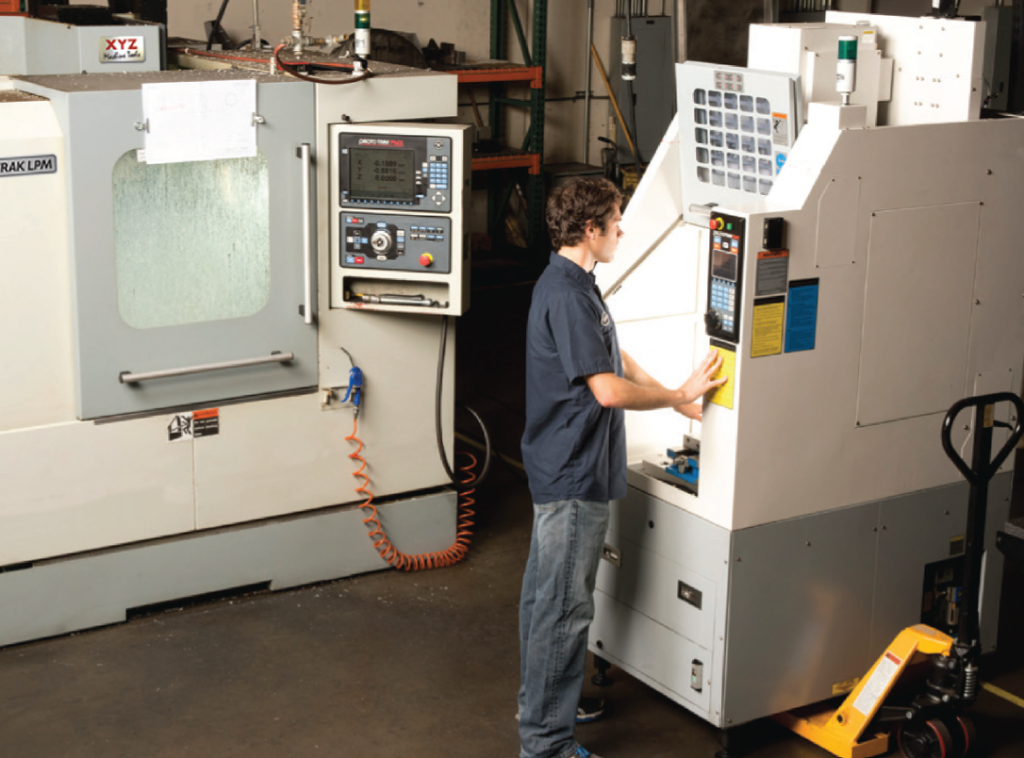

Všichni víme, že v sériové výrobě, kde se vyrábí velké množství stejných dílů, je provoz výrobní buňky nejefektivnějším způsobem využití pracovní síly. V zakázkové výrobě však, pokud jde o několik stovek komponent nebo jen několikadenní práci, nemá smysl nastavovat buňku nebo přesouvat těžké stroje. RMX 2-OP tento problém řeší a umožňuje rychlé nastavení výrobní buňky pro malé série nebo zakázky trvající 3 až 4 dny, což přináší efektivitu „buňky“ a dramaticky zkracuje čas potřebný k dokončení celé zakázky.

Při používání systému ProtoTRAK® nebo jiných strojů stráví obsluha často značné množství „drahého“ času čekáním na dokončení obráběcího cyklu. Díky 2-OP lze tento čas využít produktivně téměř bez dalších nákladů. Možnost snadného přemístění stroje XYZ RMX 2-OP tento problém eliminuje a umožňuje rychlejší a efektivnější výrobu.

Technické parametry

Pracovní rozměry	jednotky	XYZ 2-OP
X-osa	mm	355
Y-osa	mm	305
Z-osa	mm	455
Vzdálenost vřetene od stolu	mm	70 – 525
Rozměr stolu	mm	457 x 381
T-drážky ve stole (DIN 650)	počet	4
Vzdálenost T drážek	mm	63
T-drážky - šířka	mm	16
Max. nosnost stolu	Kg	250
Vřeteno
Hlavní vřeteno	AC motor	Digitální, bezkartáčový
Otáčky vřetene	RPM	50 - 10.000
Výkon vřetene (trvale)	kW	2,25
Výkon vřetene (krátkodobě)	kW	3,5
Kužel vřetene		BT 30
Posuvy
Typ		digitálně řízené servomotory
Kroutící moment servomotorů	Nm	7 (X&Y) 9 (Z)
Rychloposuvy (X,Y,Z)	m/min	15
Stoupání kuličkového šroubu	mm	6
Automatická výměna nástrojů

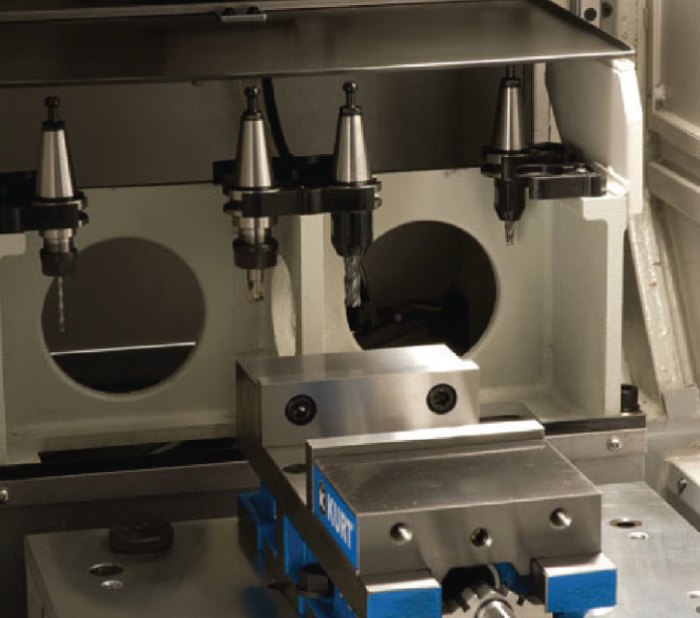

Měnič nástrojů		kazetový typ
Počet pozic		8
Max. Ø nástroje	mm	50
Přesnost stroje
Přesnost polohování	mm	+/- 0.01
Opakovatelnost	mm	+/- 0.003
Chlazení
Objem nádrže	litry	68
Výkon čerpadla	kW	0.38
Rozměry připojení
Celková hmotnost	Kg	1100
Elektro připojení	V / Hz / A	400 / 50 / 20
Tlak vzduchu	Bar	6.0
Rozměry stroje	mm	775 x 1380 x 2520
Pracovní výška	mm	2566

Výbava

Standardní vybavení

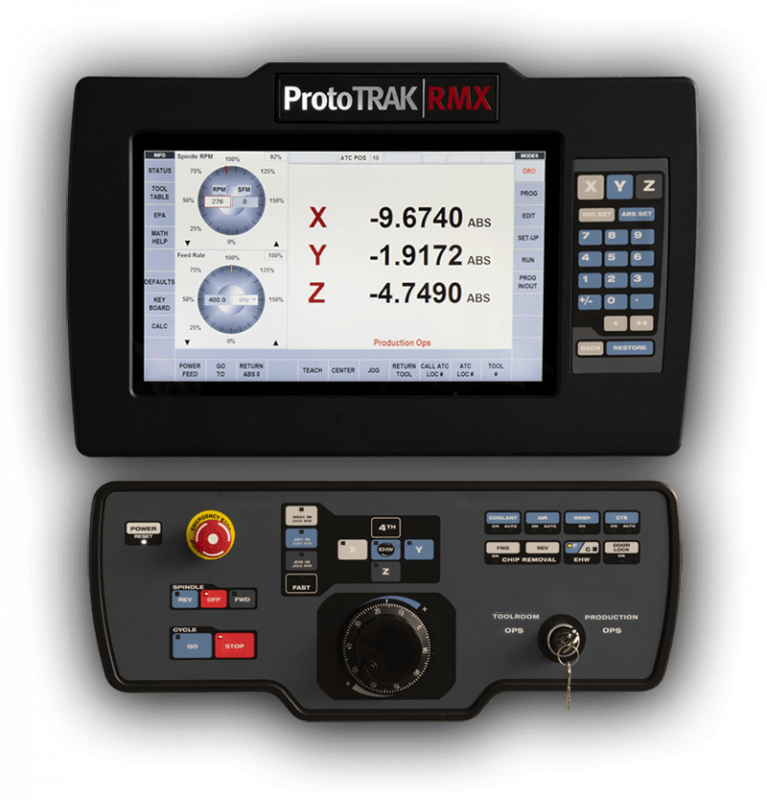

Řídicí systém ProtoTRAK® Touchscreen RMX
Optimalizované digitální servopohony
8pozicový zásobník nástrojů
Elektronické ruční kolečko
Vřeteno s 10 000 ot/min
Závitování
Chlazení s oplachem
Pracovní osvětlení
Automatické mazání
Upínací trny
USB port
Možnost síťového připojení

Volitelné vybavení

Pokročilé funkce
DXF převodník
MT Connect
TRAKing® pro dálkové ruční kolečko
Upravený svěrák Kurt
Stůl s rychloupínacím systémem Jergens Ball Lock
Upínací deska pro svěrák s dorazem a magnetickými zarážkami
Hladká upínací deska
Upínací prvky Ball Lock
Primární a sekundární vložky pro upínací desky
Vozík na nástroje
Rychloběžný indexer
4.osa s řídicí jednotkou
Externí USB disk
Offline programování

Výrobce

XYZ Machine Tools je renomovaný britský výrobce obráběcích strojů, který se specializuje na poskytování řešení pro přesné obrábění v širokém spektru průmyslových odvětví. S více než 40letou historií na trhu patří XYZ Machine Tools mezi přední dodavatele kvalitních soustruhů, frézek a obráběcích center, která se vyznačují vysokou spolehlivostí, snadným ovládáním a moderními technologiemi.
