Řada RMX ProtoTRAK

Mechatronické frézky XYZ RMX jsou univerzální CNC stroje kombinující intuitivní ovládání ProtoTRAK® s vysokou přesností a produktivitou. Jsou ideální pro kusovou a malosériovou výrobu díky snadnému přechodu z manuálního do CNC režimu. Nabízejí rychlé nastavení, snadné programování a robustní konstrukci pro náročné obrábění. Skvělá volba pro dílny, které vyžadují flexibilitu a spolehlivost.

Poptat cenu Stáhnout katalog

Popis produktu

Hlavní znaky frézek XYZ RMX:

Hlavní znaky CNC frézek XYZ RMX:

Intuitivní ovládání ProtoTRAK® RMX
- Jednoduché programování přímo na stroji, ideální i pro méně zkušené operátory.
Flexibilita použití
- Skvělá volba pro kusovou a malosériovou výrobu.
Robustní konstrukce
- Pevný rám a přesné vedení zajišťují vysokou stabilitu a minimální vibrace.
Rychlá produktivita
- Snadné nastavení a krátká doba přestavení umožňují rychlou realizaci zakázek.
Široké možnosti obrábění
- Různé modely s výkonem a rozměry přizpůsobenými potřebám zákazníků.
Pokročilé funkce a možnosti
- Volitelné příslušenství, jako např. 4. osa, DXF převodník či offline programování, rozšiřuje využitelnost stroje.
Spolehlivost
- Kvalitní komponenty a vysoká provozní stabilita zajišťují dlouhodobou životnost stroje.

Dostupné velikosti:

RMX 2500, upínáíní ISO30, pojezd v osách X/Y/Z - 780/380/550mm

RMX 3500, upínáíní ISO40, pojezd v osách X/Y/Z - 750/480/510mm

RMX 4000, upínáíní ISO40, pojezd v osách X/Y/Z - 1060/596/520mm

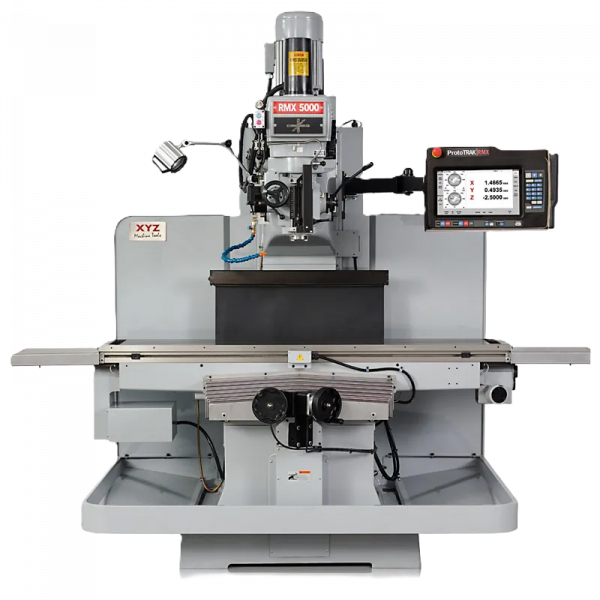

RMX 5000, upínáíní ISO40, pojezd v osách X/Y/Z - 1500/596/520mm

Technické parametry

	RMX 2500	RMX 3500	RMX 4000	RMX 5000
*Pracovní rozsah*
Osa X (mm)	780	787	1016	1524
Osa Y (mm)	381	508	596	596
Osa Z (mm)	560	500	584	584
Rozměr stolu (mm)	1245 x 228	1372 x 356	1474 x 356	1930 x 356
Nosnost stolu (kg)	400	600	850	850
*Vřeteník*
Vyklopení doprava/doleva	45°– 45°	45°– 45°	45°– 45°	45°– 45°
Upnutí nástroje	ISO30	ISO 40	ISO 40	ISO 40
Rozsah otáček (ot/min)	40 – 4200/ 2 stupně	40 – 5000/ 2 stupně	40 – 5000/ 2 stupně	40 – 5000/ 2 stupně
Výkon motoru (kW)	2,2	3,75	5,75	5,75
*Pinola*
Zdvih (mm)	127	127	140	140
Průměr (mm)	Ø 86	Ø 105	Ø 116	Ø 116
*Posuvy*
Rychloposuv/strojní posuv (m/min)	10/5	10/5	10/5	10/5
*Přesnost*
Opakovatelnost (mm)	0,01	0,01	0,01	0,01
Přesnost polohování (mm)	0,01	0,01	0,01	0,01
*Rozměry, hmotnost*
Celkové rozměry (š x h x v) (mm)	1808x1950x2335	1900x2020x2490	2380x2300x2400	2810x2300x2660
Hmotnost (kg)	1780	2350	3190	3560

Výbava

Standardní vybavení

Programovatelné otáčky vřetena
TRAKing® - plynulé odjetí programu ručním kolečkem
Kalená a broušená kluzná vedení
Tříosé digitální odměřování (DRO)
CNC řízení ve 2 nebo 3 osách
Precizní broušené kuličkové šrouby
Chlazení
Pneumatické upínání nástrojů
Pracovní osvětlení
Automatické mazání
Bezpečnostní krytování s blokací dvířek

Volitelné vybavení

Pokročilé funkce
Offline software
Nástroje, svěráky apod.
DXF převodník
Parasolid převodník
Programovatelná 4. osa

Výrobce

XYZ Machine Tools je renomovaný britský výrobce obráběcích strojů, který se specializuje na poskytování řešení pro přesné obrábění v širokém spektru průmyslových odvětví. S více než 40letou historií na trhu patří XYZ Machine Tools mezi přední dodavatele kvalitních soustruhů, frézek a obráběcích center, která se vyznačují vysokou spolehlivostí, snadným ovládáním a moderními technologiemi.

Dokumenty ke stažení

Stáhnout

Více informací

Řídící systém

Modernizovaný ProtoTRAK^® RX pro CNC i manuální ovládání obráběcích strojů - nabízí nejlepší dostupné technologické řešení pro dnešní malosériovou a kusovou výrobu.

Umožňuje ovládat stroj manuálně nebo přepnout do plně CNC řízeného provozu. Mnoho přednastavených cyklů a intuitivní ovládání s dotykovou obrazovkou nabízí operátorům maximální komfort při obrábění. 3D zobrazení naprogramované součásti, simulace v reálném čase, CAD/CAM rozhraní a konverze DXF souborů jsou jen některé z jeho vlastností.

Unikátní TRAKing funkce umožňuje obsluze odjetí vytvořeného programu kontinuálně pomocí ručního kolečka. V oblastech možné kolize tak operátor pomalým pootáčením kolečka volí rychlost obrábění a ujišťuje se tak o správnosti programu. Tato funkce je také významná z důvodu bezpečnosti. Pokud je program bezchybný, pouhým stisknutím tlačítka stroj pokračuje v automatickém režimu. Operátor získává důvěru v řídící systém a lépe se koncentruje na svou práci.
