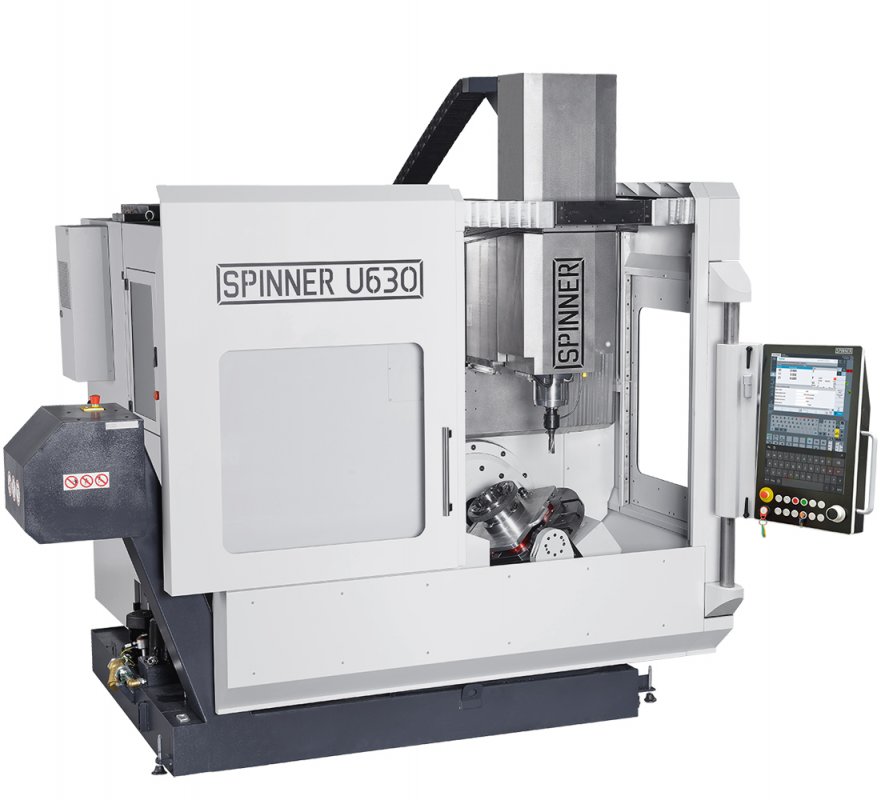

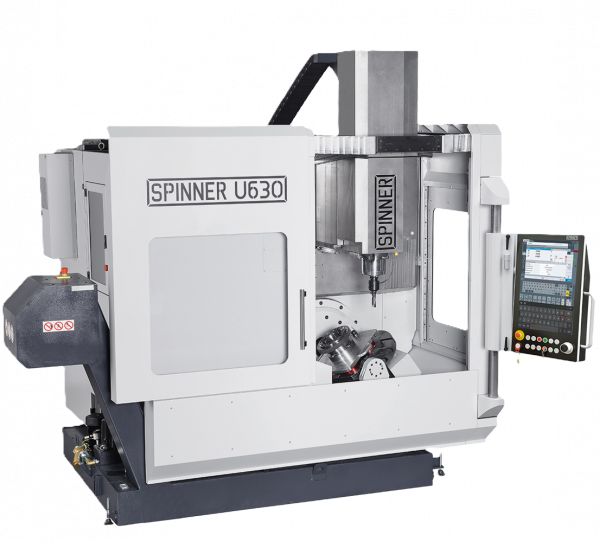

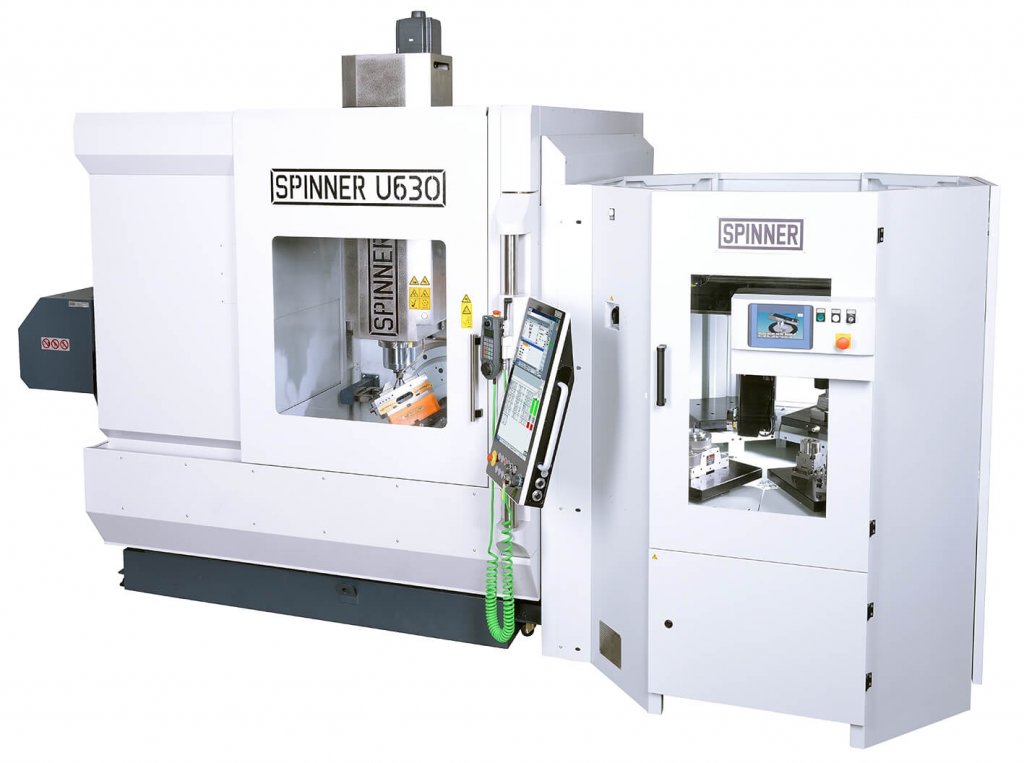

5 osé frézovací centrum Spinner U5-630
Spinner U5-630 je vysoce výkonné a přesné univerzální 5osé obráběcí centrum, které je navrženo pro nejnáročnější aplikace. Díky simultánnímu pětiosému obrábění a robustní konstrukci nabízí toto centrum špičkovou produktivitu, vynikající kvalitu povrchu a flexibilitu při obrábění složitých dílů v jednom upnutí. Je ideálním řešením pro průmyslová odvětví, jako je letectví, automobilový průmysl, zdravotnictví a výroba forem.
Spinner U5-630 je moderní a vysoce přesné pětiosé obráběcí centrum, které bylo navrženo pro komplexní obrábění dílů v jednom upnutí. Díky pětiosé simultánní interpolaci a kompaktní konstrukci je toto centrum ideální volbou pro širokou škálu aplikací, včetně výroby forem, letectví, automobilového průmyslu a zdravotnických technologií.
Spinner U5-630 je perfektní kombinací preciznosti, flexibility a produktivity. Je navržen tak, aby splňoval vysoké nároky moderního obrábění a přinášel výjimečné výsledky při obrábění složitých dílů.
- Ideální pro výrobu složitých dílů s vysokými nároky na přesnost a kvalitu povrchu.
- Vhodné pro malosériovou i sériovou výrobu v průmyslových odvětvích, jako je letectví, automobilový průmysl a výroba zdravotnických zařízení.

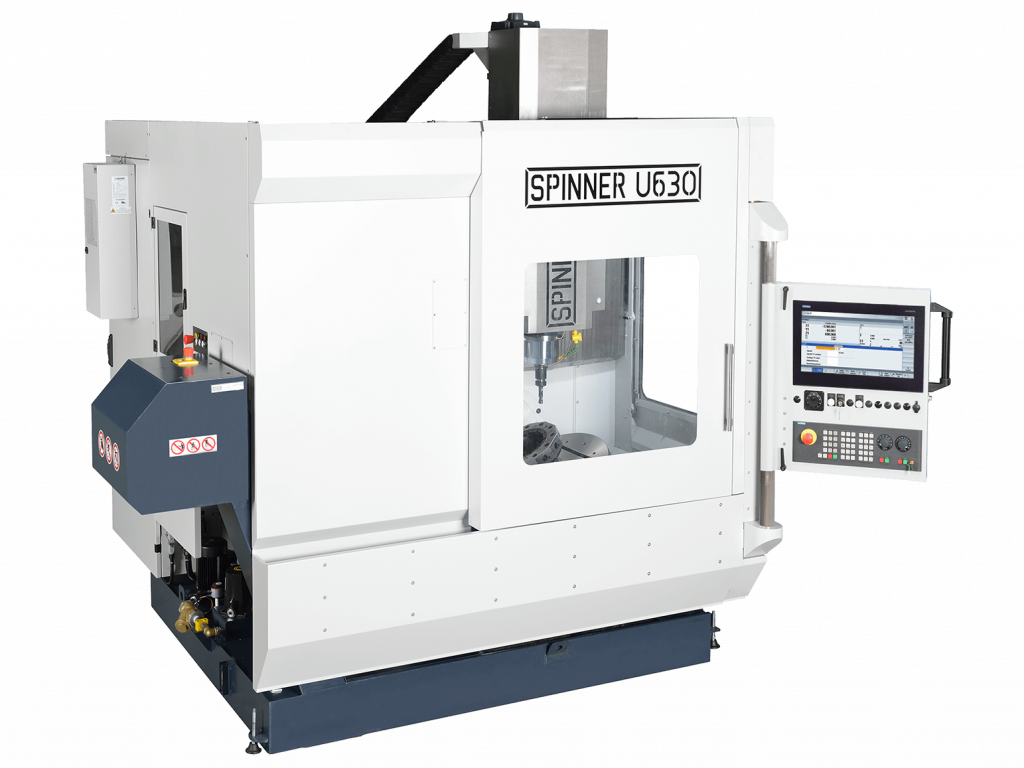

Nabízí se ve dvou variantách COMPACT a ADVANCED.
| Specifikace | U5-630 COMPACT | U5-630 ADVANCED |
| Pracovní oblast (osa X) | 630 mm | 630 mm |
| Pracovní oblast (osa Y) | 530 mm | 530 mm |
| Pracovní oblast (osa Z) | 465 mm | 465 mm |

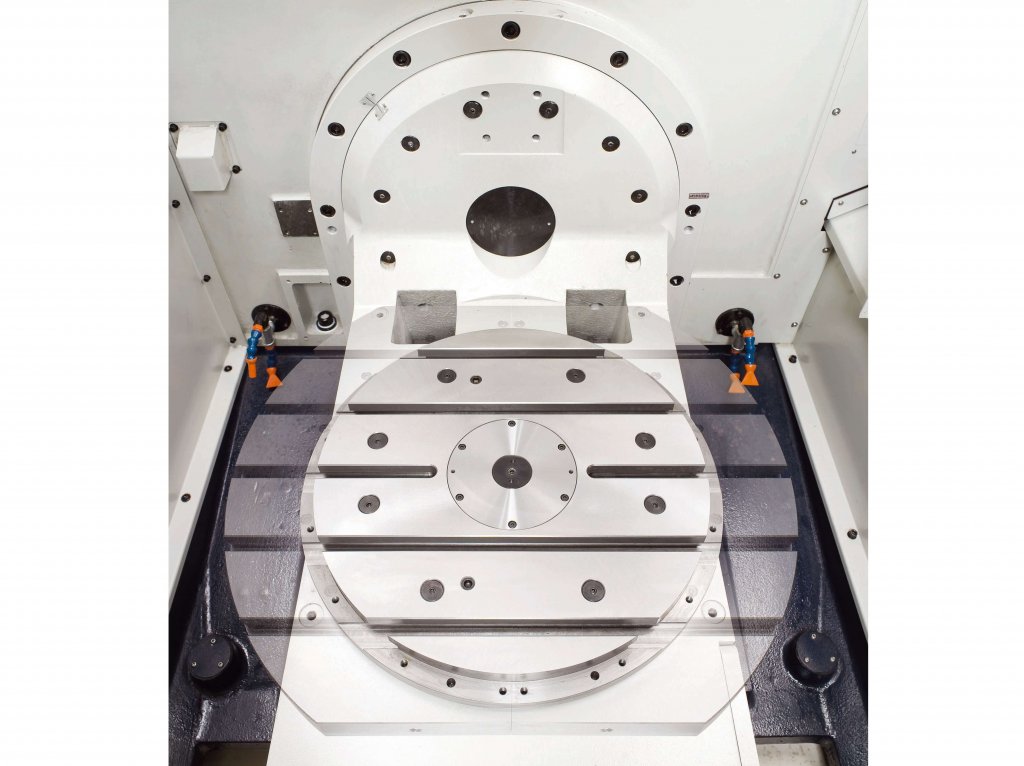

| Rozměry stolu | Ø 650 / 500 mm | Ø 650 / 500 mm |
| Maximální zatížení stolu | 500 kg | 500 kg |
| T-drážky | 18H8 | 18H8 |
| Rychloposuv os | 30 m/min | 48 m/min |
| Počet současně interpolovaných os | 4 (5) | 4 (5) |
| Maximální otáčky vřetena | 12 000 ot/min (SK40) | 12 000/15 000 ot/min (SK40) 20 000 ot/min (HSK63) |
| Výkon Pmax | 13,3 kW | 24,7/21 kW 28kW |
| Točivý moment Mmax | 100 Nm | 135/100 Nm 100 Nm |
| Počet pozic v zásobníku nástrojů | 24/32/54 | 32/54/122 |
| Maximální průměr nástroje | 76 mm | 76 mm |
| Maximální průměr nástroje (při volných sousedních pozicích) | 130 mm | 130 mm |
| Maximální délka nástroje | 300 mm | 300 mm |
| Maximální hmotnost nástroje | 7 kg | 7 kg |
| Rozměry (DxŠxV) | 2750 x 2530 x 2810 mm | 2750 x 2530 x 2810 mm |
| Hmotnost | ~ 8 000 kg (podle vybavení) | ~ 8 000 kg (podle vybavení) |

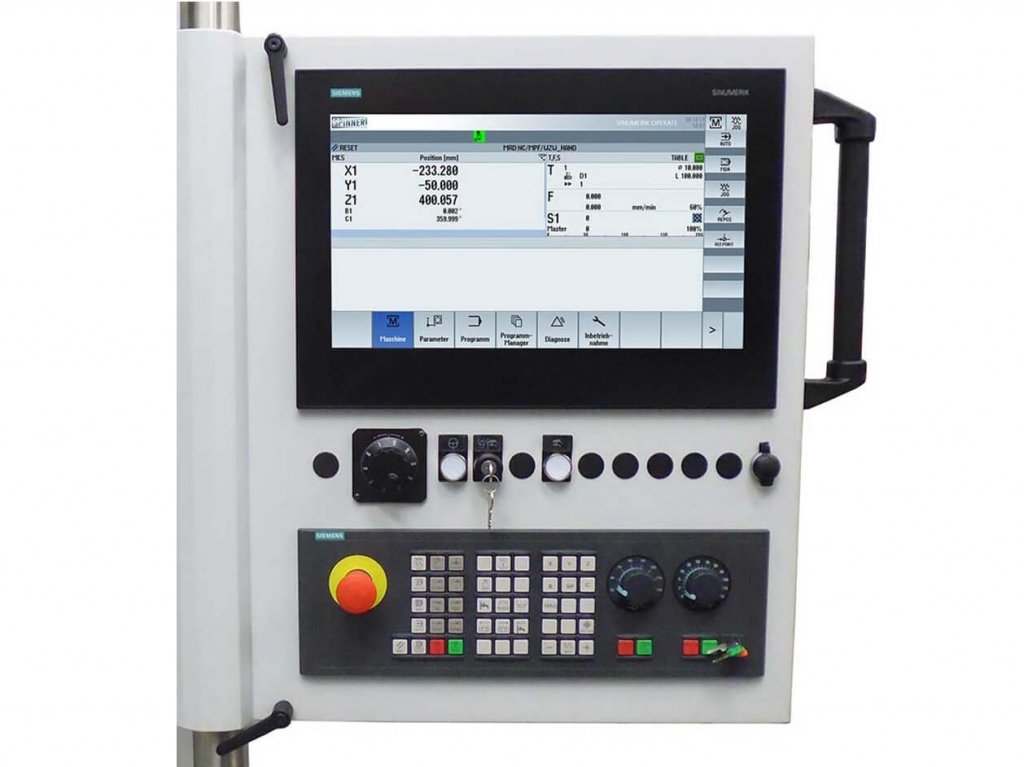

Řídící systémy
- Heidenhain TNC620, Siemens 840D-SL - verze COMPACT
- Heidenhain TNC640, Siemens ONE - verze ADVANCED
Dostupné opce
- Vysokotlaké chlazení skrz vřeteno: 22 bar (COMPACT), 70bar (ADVANCED)
- Interpolace 4+1 os: Standard
- Interpolace 5 os
- Sondy
- Odsávání olejové mlhy
Spinner Werkzeugmaschinen: Tradice a inovace v oblasti obráběcích strojů
Spinner Werkzeugmaschinen GmbH je renomovaná německá společnost s více než 70letou tradicí ve výrobě vysoce přesných obráběcích strojů. Díky neustálému vývoji a inovacím patří Spinner mezi přední světové výrobce CNC strojů, zahrnujících soustruhy, frézky a víceúčelová obráběcí centra.
Stroje Spinner jsou hojně využívány v automobilovém průmyslu, letecké výrobě, zdravotnictví, přesném strojírenství i při výuce na technických školách díky své snadné obsluze a spolehlivosti.
Spinner je synonymem pro špičkovou německou kvalitu, která se pojí s moderními technologiemi a individuálním přístupem k potřebám zákazníků.
Rychlý a spolehlivý servis
Zajišťujeme pravidelnou údržbu i rychlý servis s reakcí do 24 hodin.
Montáž a instalace
Každý zakoupený stroj k vám dopravíme, nainstalujeme a zaškolíme váš personál.
Technická podpora
Jsme schopni doporučit nejvhodnější stroj i s technologií. K dodaným strojům zajišťujeme školení i komplexní technické poradenství.
