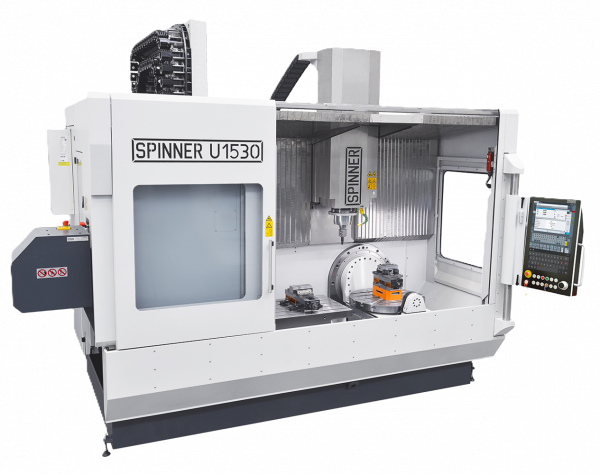

5 osé obráběcí centrum Spinner U5-1530
Model Spinner U5-1530 je vysoce flexibilní obráběcí centrum, které kombinuje 3osé a 5osé obrábění v jediné stroji. S prodlouženou osou X, vysoce přesným otočně-naklápěcím stolem a možností automatizace je ideálním řešením pro širokou škálu aplikací. Nabízí vysokou dynamiku, přesnost a produktivitu pro každodenní výrobu i složité obráběcí úkoly.
U5-1530 je vybavena stolem o průměru 650 mm a umožňuje zpracovávat obrobky s rozměry až přibližně 500 x 500 x 500 mm. Jedná se o model s nejširším rozsahem použití, díky čemuž byl prodán tisíckrát ve všech oblastech 5osého obrábění.
Prodloužená osa X a přídavný pevný stůl vlevo v pracovním prostoru umožňují jak 3osé, tak 5osé obrábění na jediné stroji. To zahrnuje i 4osé obrábění hřídelí s použitím koníku. Univerzálnější už to být nemůže!
Vysoce přesný otočně-naklápěcí stůl s protilehlým ložiskem a volitelným vyvážením v naklápěcí ose zajišťuje vynikající přesnost dělení a dynamiku v oblasti simultánního 5osého obrábění.
Frézovací hlava, která se pohybuje ve třech osách, může být osazena různými vřeteny s otáčkami od 12 000 do 20 000 ot./min a je napájena nástrojovými zásobníky s kapacitou až 122 nástrojů.
Hlavní vlastnosti:
- Plně integrovaný otočně-naklápěcí stůl s protilehlým ložiskem.
- Přídavný pevný stůl vlevo pro první obráběcí operace.
- Posuv osy X o délce 1 530 mm.
- Vysoká dynamika a otáčky až 20 000 ot./min.
- Velké nástrojové zásobníky s kapacitou až 122 nástrojů.
- Plně uzavřený pracovní prostor oddělený od nástrojového zásobníku.
- Dobrá přístupnost.
- Snadná automatizace pomocí palet a robotů.
| Specifikace | U5-1530 COMPACT | U5-1530 ADVANCED |
| Pracovní oblast (osa X) | 1530 mm | 1530 mm |
| Pracovní oblast (osa Y) | 530 mm | 530 mm |
| Pracovní oblast (osa Z) | 465 mm | 465 mm |
| Rozměry stolu | Ø 650 / 500 mm | Ø 650 / 500 mm |
| Maximální zatížení stolu | 500 kg | 500 kg |
| T-drážky | 18H8 | 18H8 |
| Rychloposuv os | 30 m/min | 48 m/min |
| Počet současně interpolovaných os | 4 (5) | 4 (5) |
| Maximální otáčky vřetena | 12 000 ot/min (SK40) | 12 000/15 000 ot/min (SK40) 20 000 ot/min (HSK63) |
| Výkon Pmax | 13,3 kW | 24,7/21 kW 28kW |
| Točivý moment Mmax | 100 Nm | 135/100 Nm 100 Nm |
| Počet pozic v zásobníku nástrojů | 24/32/54 | 32/54/122 |
| Maximální průměr nástroje | 76 mm | 76 mm |
| Maximální průměr nástroje (při volných sousedních pozicích) | 130 mm | 130 mm |
| Maximální délka nástroje | 300 mm | 300 mm |
| Maximální hmotnost nástroje | 7 kg | 7 kg |
| Rozměry (DxŠxV) | 3650 x 2540 x 2810 mm | 3650 x 2540 x 2810 mm |
| Hmotnost | ~ 10 500 kg (podle vybavení) | ~ 10 500 kg (podle vybavení) |
Spinner Werkzeugmaschinen GmbH je renomovaná německá společnost s více než 70letou tradicí ve výrobě vysoce přesných obráběcích strojů. Díky neustálému vývoji a inovacím patří Spinner mezi přední světové výrobce CNC strojů, zahrnujících soustruhy, frézky a víceúčelová obráběcí centra.
Stroje Spinner jsou hojně využívány v automobilovém průmyslu, letecké výrobě, zdravotnictví, přesném strojírenství i při výuce na technických školách díky své snadné obsluze a spolehlivosti.
Spinner je synonymem pro špičkovou německou kvalitu, která se pojí s moderními technologiemi a individuálním přístupem k potřebám zákazníků.
Rychlý a spolehlivý servis
Zajišťujeme pravidelnou údržbu i rychlý servis s reakcí do 24 hodin.
Montáž a instalace
Každý zakoupený stroj k vám dopravíme, nainstalujeme a zaškolíme váš personál.
Technická podpora
Jsme schopni doporučit nejvhodnější stroj i s technologií. K dodaným strojům zajišťujeme školení i komplexní technické poradenství.
