Řada HD XL - kluzné vedení

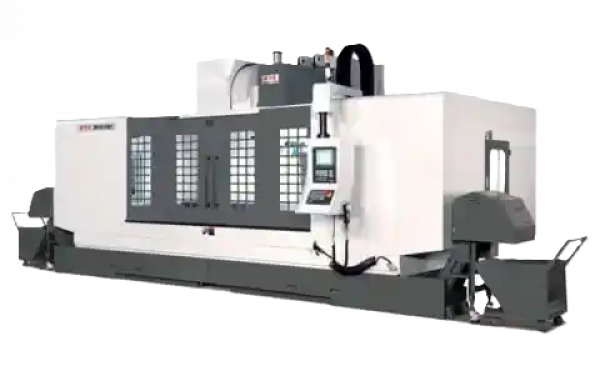

Obráběcí centra XYZ VMC 2010HD, 2510HD a 3010HD jsou navrženy pro vysokou produktivitu a přesnost při obrábění velkých a těžkých dílů. Díky pevnému boxovému vedení, vysoké nosnosti stolu až 3 000 kg a pokročilému řízení Siemens 828D ShopMill zajišťuje maximální stabilitu a efektivitu. S rychlostí vřetena až 10 000 ot/min, 30pozicovým nástrojovým zásobníkem a volitelnými rotačními osami nabízí flexibilitu pro širokou škálu aplikací. Ideální volba pro moderní strojírenské provozy.

Poptat cenu Stáhnout katalog

Obráběcí centra pro těžké a přesné obrábění

Řada XYZ VMC HD (modely 2010HD, 2510HD a 3010HD) nabízí vysoce výkonná vertikální obráběcí centra navržená pro náročné průmyslové aplikace. Díky robustní konstrukci, vysoké nosnosti stolu a pokročilému řízení zajišťují tyto stroje spolehlivost, přesnost a flexibilitu při obrábění velkých a složitých dílů.

Klíčové vlastnosti:

  • Velký pracovní rozsah:
    • VMC 2010HD: Pojezdy 2 000 mm (X), 1 000 mm (Y) a 800 mm (Z).
    • VMC 2510HD: Pojezdy 2 500 mm (X), 1 000 mm (Y) a 800 mm (Z).
    • VMC 3010HD: Pojezdy 3 000 mm (X), 1 000 mm (Y) a 800 mm (Z).
  • Robustní konstrukce: Kalené boxové vedení na všech osách a nosnost stolu až 3 000 kg (2010HD), 3 200 kg (2510HD) a 4 000 kg (3010HD) zajišťují stabilitu a přesnost i při těžkém obrábění.
  • Výkonné vřeteno: Otáčky 5 000–10 000 ot/min (volitelně vyšší) s výkonem 23 kW (kontinuální) a možností rigidního závitování.
  • Automatizace a kapacita: 30pozicový zhásobník nástrojů, rychlá výměna nástrojů (2,5 sekundy) a volitelné 4. a 5. osy pro flexibilní obrábění.
  • Řídicí systém Siemens 828D ShopMill: Umožňuje intuitivní ovládání a efektivní programování.
  • Pokročilý systém správy třísek: Dopravník třísek s nádobou a volitelná pistole pro mytí pracovního prostoru.
  • Chladicí systémy: Integrované chlazení vřetena a volitelný systém chlazení skrz vřeteno pro zlepšení kvality obrábění.

XYZ VMC HD Series je perfektní volbou pro moderní strojírenské provozy, které potřebují robustní a výkonné řešení pro výrobu velkých a složitých dílů. Tyto stroje kombinují robustní design, pokročilé technologie a snadnou obsluhu, aby splnily i ty nejnáročnější požadavky na obrábění.



SpecifikaceXYZ 2010 HDXYZ 2510 HDXYZ 3010 HD
Pojezd v ose X (stůl) 2,000 mm 2,500 mm 3,000 mm
Pojezd v ose Y (stůl) 1,000 mm 1,000 mm 1,000 mm
Vertikální pojezd (osa Z) 800 mm 800 mm 800 mm
Vřeteno ke stolu 185 - 885 mm 185 - 985 mm 185 - 985 mm
Velikost stolu 2,200 x 1,000 mm 2,700 x 1,000 mm 3,100 x 1,000 mm
Rychloposuv 16 M/min 16 M/min 16 M/min
Posuv při obrábění 1 - 16,000 mm/min 1 - 16,000 mm/min 1 - 16,000 mm/min
Průměr kuličkového šroubu 50 mm Dia P12 50 mm Dia P12 50 mm Dia P12
Velikost T-drážky 22 mm 22 mm 22 mm
Počet T-drážek / rozteč 8 / 125 mm 8 / 125 mm 8 / 125 mm
Typ vedení Kalené kluzné vedení (6 vedení na Y) Kalené kluzné vedení (6 vedení na Y) Kalené kluzné vedení (6 vedení na Y)
Maximální zatížení stolu 3,000 kg 3,200 kg 4,000 kg
Zásobník nástrojů 30 pozic 30 pozic 30 pozic
Max. průměr nástroje (BT40) 77 mm 77 mm 77 mm
Max. hmotnost nástroje (BT40) 7 kg 7 kg 7 kg
Rychlost vřetena 5 - 10,000 ot/min (další volby) 5 - 10,000 ot/min (další volby) 5 - 10,000 ot/min (další volby)
Výkon motoru vřetena 23 kW (30 hp) kontinuální 23 kW (30 hp) kontinuální 23 kW (30 hp) kontinuální
Kapacita nádrže chladiva 700 L 700 L 1,000 L
Hmotnost stroje 20,000 kg 23,000 kg 25,000 kg
Kužel vřetena BT40 (volitelné) BT40 (volitelné) BT40 (volitelné)
Tahové šroubení MAS403 Typ 1 MAS403 Typ 1 MAS403 Typ 1
Vzdálenost středu vřetena ke sloupu 920 mm 1,080 mm 1,080 mm
Servo motory (krouťák) X: 8 Nm, Y: 8 Nm, Z: 12 Nm X: 8 Nm, Y: 8 Nm, Z: 12 Nm X: 8 Nm, Y: 8 Nm, Z: 12 Nm
Typ servo motorů Siemens Digital Servo Siemens Digital Servo Siemens Digital Servo
Čas výměny nástroje 2.5 sekundy 2.5 sekundy 2.5 sekundy
Max. délka nástroje (BT40) 300 mm 300 mm 300 mm
Čerpadlo chladiva 0.85 kW 0.85 kW 0.85 kW
Půdorys stroje 7,800 x 3,565 x 3,600 mm 8,960 x 3,665 x 3,600 mm 9,670 x 3,665 x 3,600 mm
Pracovní výška (bez bloků) 3,350 mm 2,200 mm 2,200 mm
Požadavky na energii 88 A 100 A 100 A
Požadavky na vzduch 6 bar (220 L/min) 6 bar (220 L/min) 6 bar (220 L/min)

Standardní vybavení:

  • Řídicí systém Siemens 828D ShopMill.
  • Systém chlazení.
  • Automatický mazací systém.
  • Pracovní osvětlení.
  • Dálkové elektronické ruční kolo.
  • Vzduchový ofuk vřetena.
  • Automatické vypnutí (M30).
  • Vřeteno BT40 (volitelně BT50).
  • Tepelný výměník pro elektrický rozvaděč.
  • Rigidní závitování.
  • Chladič oleje vřetena.
  • Dopravník třísek s nádobou.
  • Tahové šroubení.
  • Síťové připojení.
  • USB port.
  • Slot pro Compact Flash kartu.

Volitelné vybavení:

  • Chlazení skrz vřeteno.
  • Upgrade na BT50.
  • Převodová hlava.
  • Rotační stůl pro 4. osu.
  • Rotační stůl pro 5. osu.
  • Offline programování.
  • Systémy nastavení nástrojů a sond Renishaw/Heidenhain.
  • Konturové ruční kolo (ovládání programu otáčením ručního kola).
  • Pokročilý systém správy třísek.
  • Oplachovací pistole pro chladicí kapalinu.
